Mastfuyi FY12 uputstvo za upotrebu termovizijske kamere

1. Uvod

Ovaj priručnik pruža sveobuhvatne upute za siguran i efikasan rad vašeg Mastfuyi FY12 termovizijskog uređaja. Molimo vas da pažljivo pročitate ovaj priručnik prije upotrebe uređaja i sačuvate ga za buduću upotrebu.

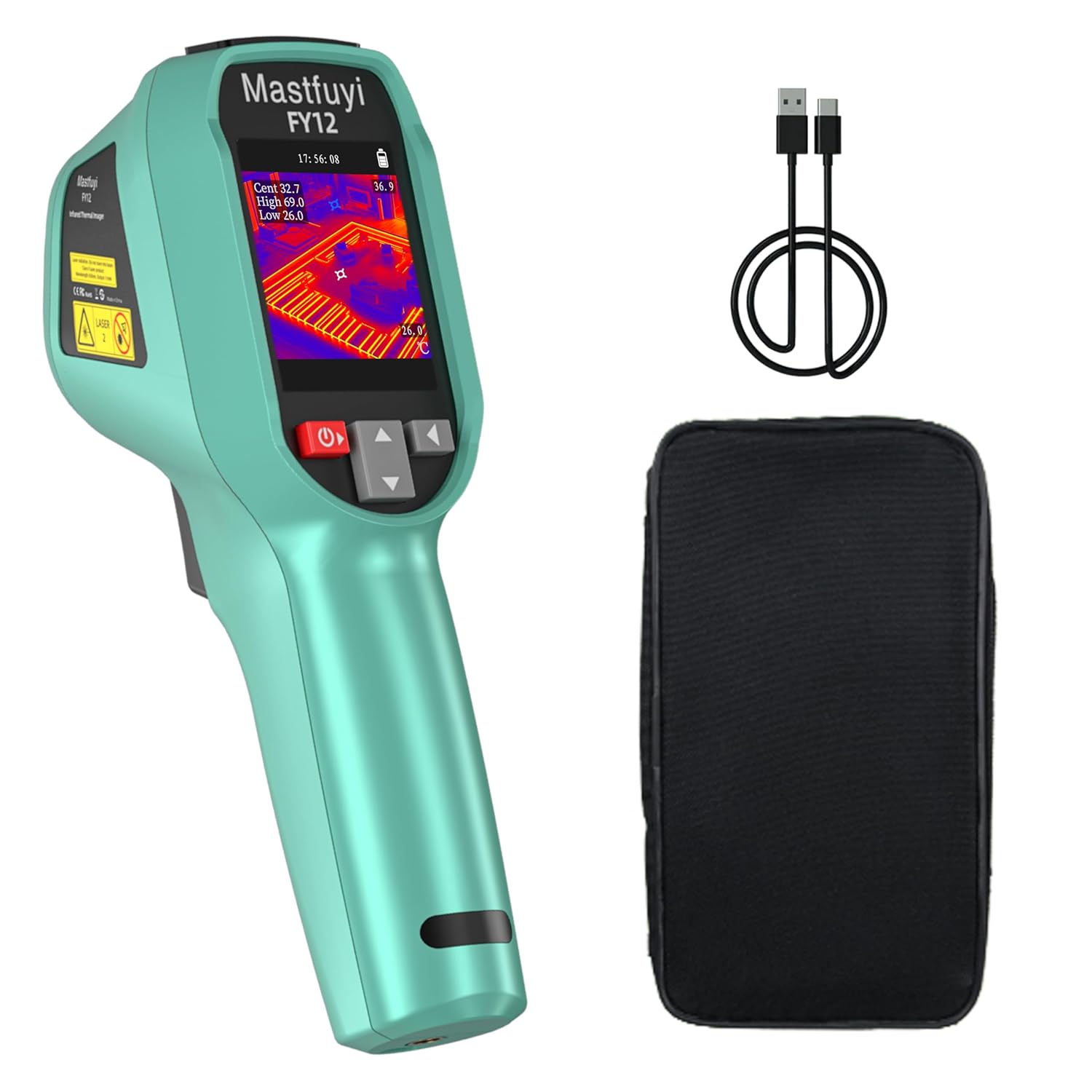

Slika 1: Mastfuyi FY12 termovizijska kamera, uključujući uređaj, USB kabel za punjenje i zaštitnu torbicu za nošenje.

2. Podešavanje

2.1 Punjenje baterije

Termokamera FY12 ima ugrađenu litijumsku bateriju od 2500 mAh. Prije prve upotrebe, provjerite da li je uređaj potpuno napunjen.

• Spojite priloženi USB Type-C kabel na priključak za punjenje na uređaju.
• Drugi kraj USB kabla priključite na kompatibilni USB adapter za napajanje (nije uključen) ili USB port računara.
• Indikator punjenja će prikazivati ​​status punjenja. Potpuno punjenje obično traje otprilike 3 sata.
• Potpuno napunjena baterija omogućava preko 7 sati neprekidnog rada.

2.2 Memorijska kartica

Uređaj uključuje ugrađenu memorijsku karticu od 4 GB za pohranjivanje termalnih slika.

• Memorijska kartica od 4 GB može pohraniti otprilike 30,000 slika fileu BMP formatu.
• Za pristup sačuvanim slikama, povežite termovizijsku kameru sa računarom pomoću USB Type-C kabla. Uređaj će se pojaviti kao prenosivi memorijski uređaj, što vam omogućava prenos i analizu slika.

3. Uputstvo za upotrebu

3.1 Uključivanje/isključivanje napajanja

• Da biste uključili uređaj, pritisnite i držite dugme za napajanje dok se ekran ne osvijetli.
• Da biste isključili napajanje, ponovo pritisnite i držite dugme za napajanje dok se uređaj ne isključi.

3.2 Snimanje slike i pozicioniranje

FY12 omogućava brzo snimanje slika i precizno pozicioniranje pomoću integrisanog lasera.

• Kratki pritisak: Kratkim pritiskom na dugme za snimanje snimit ćete sliku i sačuvati je u internoj memoriji.
• Dugi pritisak: Dugi pritisak na dugme za snimanje aktivira laserski infracrveni zrak za precizno pozicioniranje cilja mjerenja.

Slika 2: Korištenje lasera za precizno pozicioniranje i mjerenje.

3.3 Mjerenje i prikaz temperature

Termovizijska kamera je sposobna istovremeno detektovati temperature na 57,600 tačaka, pružajući trenutnu vizuelnu termografiju za brzo otkrivanje kvarova.

3.3.1 paleta boja

Uređaj nudi 15 različitih načina prikaza u boji za vizualizaciju temperaturnih razlika, poboljšavajući jasnoću za različite primjene.

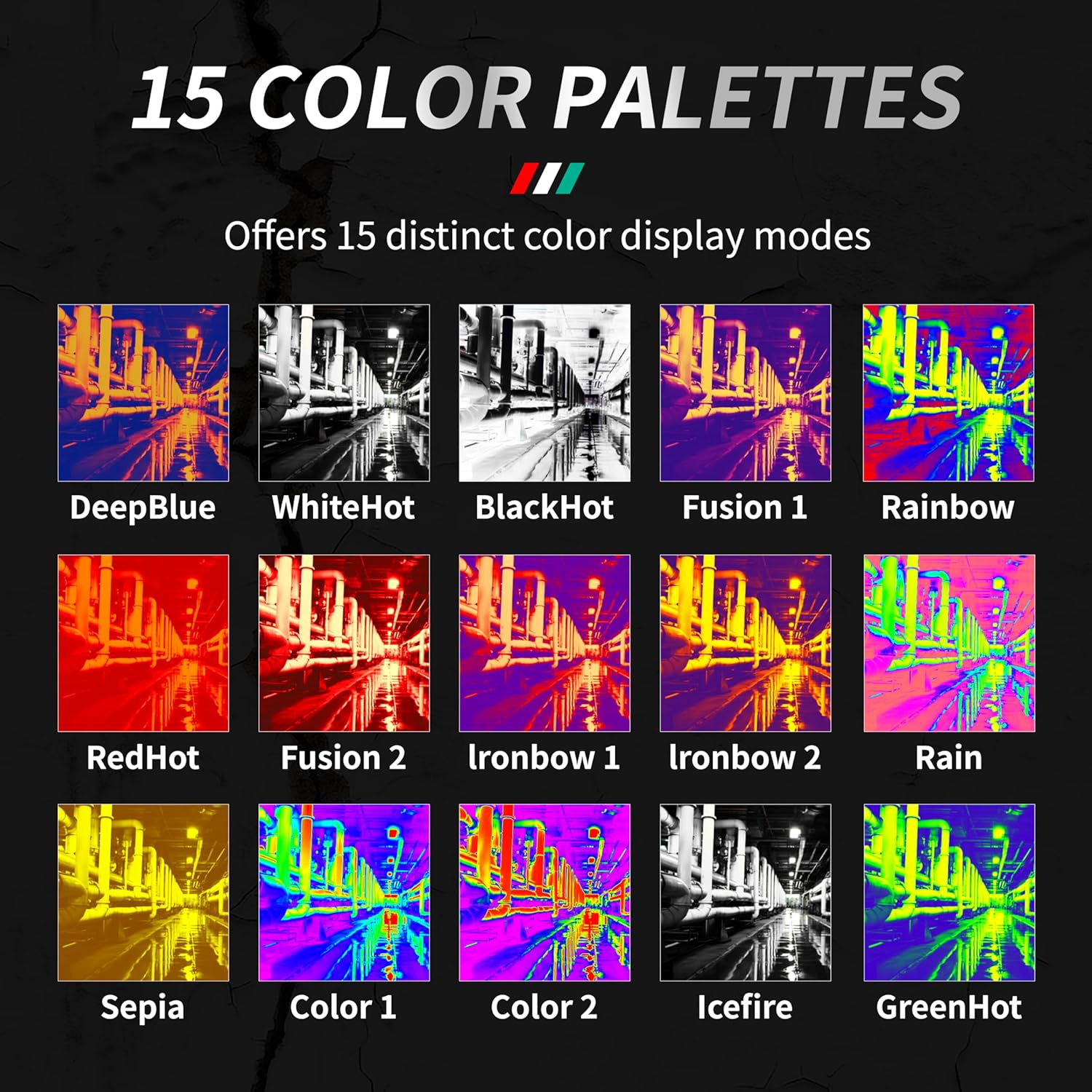

Slika 3: Gotovoview od 15 dostupnih paleta boja za termalno snimanje.

3.3.2 Automatsko praćenje temperature

FY12 automatski prati i prikazuje najviše, najniže i središnje temperature na ekranu u realnom vremenu.

Slika 4: Automatsko praćenje visokih, niskih i srednjih temperatura na ekranu.

3.3.3 Temperaturni alarm

U meniju možete postaviti visoke i niske vrijednosti alarma. Ako izmjerena temperatura premaši ove postavljene vrijednosti, odgovarajuće očitanje temperature na ekranu će postati crveno, što ukazuje na kritično stanje.

Slika 5: Funkcija temperaturnog alarma, s istaknutim kritičnim očitanjima temperature crvenom bojom.

3.4 Podesiva emisivnost i mjerna udaljenost

Za precizna očitavanja temperature, emisivnost i mjerna udaljenost mogu se podesiti.

• Emisivnost: Emisivnost se može podesiti od 0.1 do 1.0 kako bi odgovarala svojstvima površine objekta koji se mjeri. Za uobičajene materijale pogledajte standardne tabele emisivnosti.
• Udaljenost mjerenja: Optimalni mjerni raspon može se prilagoditi između 0.3 metra i 3 metra, ovisno o primjeni i željenoj tačnosti.

Slika 6: Ilustracija postavki podesive emisivnosti i udaljenosti mjerenja.

4. Održavanje

4.1 Čišćenje

• Koristite meku, suhu krpu za čišćenje spoljašnjosti uređaja.
• Za čišćenje objektiva koristite specijaliziranu krpu i otopinu za čišćenje objektiva kako biste izbjegli ogrebotine.
• Nemojte koristiti abrazivna sredstva za čišćenje ili rastvarače.

4.2 Skladištenje

• Termoviziju čuvajte u njenoj zaštitnoj futroli kada se ne koristi.
• Uređaj držite na hladnom i suhom mjestu, dalje od direktne sunčeve svjetlosti i ekstremnih temperatura.

4.3 Trajnost

Mastfuyi FY12 ima IP54 ocjenu, što ga čini vodootpornim i otpornim na prašinu. Njegovo visokokvalitetno kućište, izrađeno dvostrukim brizganjem, dizajnirano je da izdrži padove s visine do 1.5 metara.

5. Otkrivanje problema

Ako naiđete na probleme s Mastfuyi FY12 termovizijskom kamerom, pogledajte sljedeća uobičajena rješenja:

• Uređaj se ne uključuje: Provjerite je li baterija potpuno napunjena. Spojite uređaj na izvor napajanja i pokušajte ga ponovo uključiti.
• Nejasna slika: Provjerite je li sočivo čisto. Podesite fokus ako je dostupan (ovaj model ima fiksni fokus, stoga osigurajte odgovarajuću udaljenost). Provjerite postavke emisivnosti za ciljani materijal.
• Netačna očitanja temperature: Potvrdite ispravnu postavku emisivnosti za površinu koja se mjeri. Osigurajte da je mjerna udaljenost unutar preporučenog raspona (0.3 m do 3 m).
• Nije moguće sačuvati slike: Provjerite je li interna memorija od 4 GB puna. Povežite se s računarom da biste prenijeli ili izbrisali stare slike.
• Uređaj ne reaguje: Pokušajte izvršiti soft reset tako što ćete duže vrijeme držati pritisnut gumb za napajanje (npr. 10-15 sekundi) dok se uređaj ne ponovo pokrene ili isključi.

Ako problemi potraju, obratite se korisničkoj podršci Mastfuyi za daljnju pomoć.

6. Specifikacije

Slika 7: Širokougaoni objektiv od 50°x50° pruža široki view, idealno za inspekciju infrastrukture.

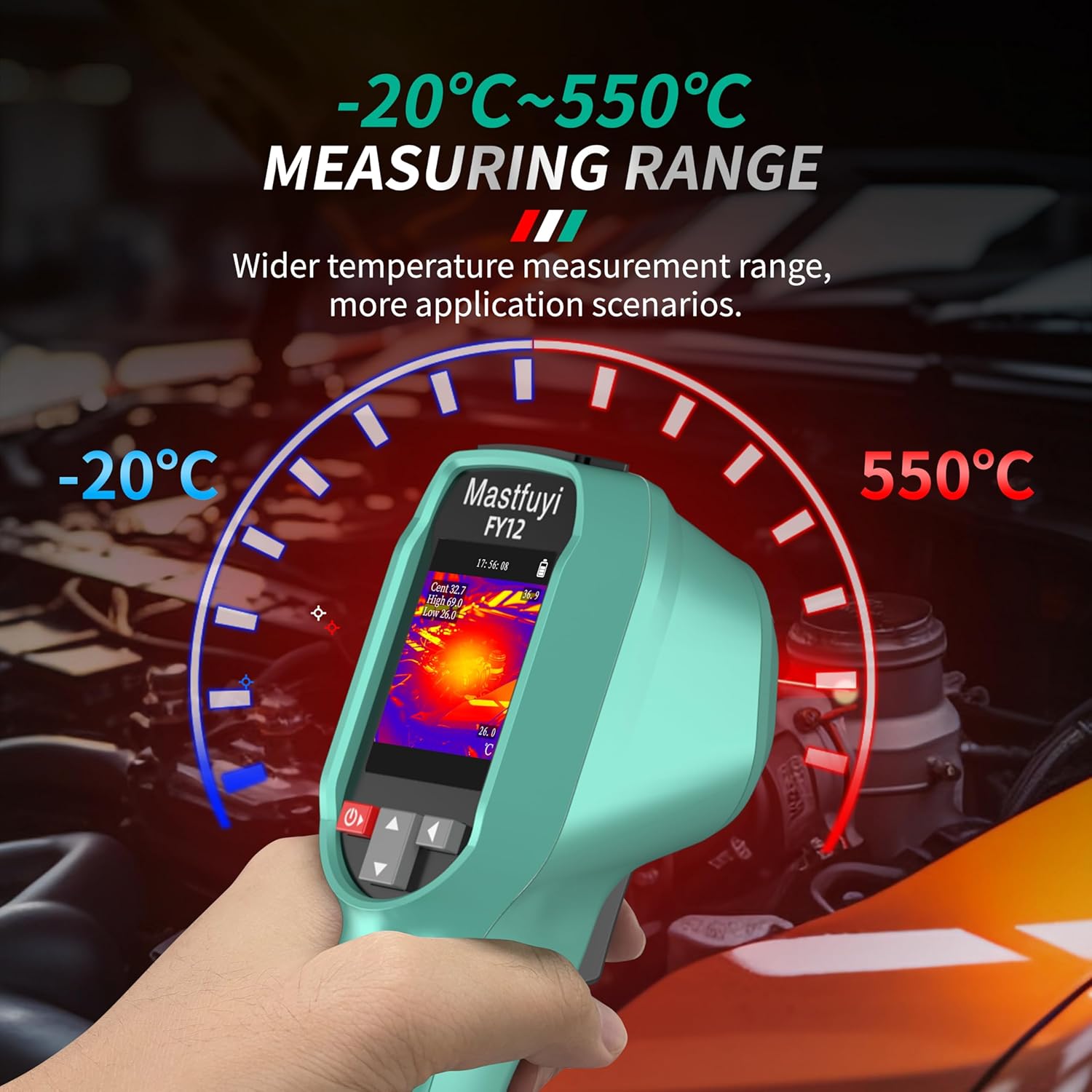

Slika 8: Širok raspon mjerenja temperature od -20°C do 550°C podržava različite primjene.

7. Garancija i podrška

Za informacije o garanciji ili tehničku podršku, molimo pogledajte garantni list koji ste dobili uz proizvod ili posjetite službenu web stranicu Mastfuyi. webTakođer se možete direktno obratiti korisničkoj službi Mastfuyi za pomoć u vezi s radom proizvoda, rješavanjem problema ili uslugama popravke.

Proizvođač: Mastfuyi

Datum prve dostupnosti: 17. marta 2025
