ALLmeter OBD2 skener - uputstvo za upotrebu

1. Uvod

ALLmeter OBD2 skener je profesionalni dijagnostički alat dizajniran da vam pomogne da brzo i precizno identifikujete i riješite probleme sa vozilom. Ovaj uređaj podržava 9 glavnih OBD2/EOBD protokola, osiguravajući široku kompatibilnost sa većinom vozila proizvedenih nakon 1996. godine. Ima 2.4-inčni ekran u boji za jasan prikaz dijagnostičkih podataka i nudi niz funkcija, uključujući čitanje i brisanje kodova grešaka, strimovanje podataka u realnom vremenu, napunjenost baterije.tage-testiranje i još mnogo toga.

Slika 1.1: ALLmeter OBD2 skener pomaže u dijagnosticiranju i rješavanju uobičajenih problema s vozilima, kao što su problemi s motorom, probušene gume i opće održavanje.

2. Sigurnosne informacije

Uvijek se pridržavajte sljedećih sigurnosnih mjera opreza prilikom korištenja ALLmeter OBD2 skenera:

• Osigurajte da se vozilo nalazi u sigurnom, dobro prozračenom prostoru.
• Ne rukujte skenerom tokom vožnje.
• Držite skener dalje od vode, ulja i ekstremnih temperatura.
• Izbjegavajte dodirivanje vrućih komponenti motora prilikom spajanja ili odspajanja skenera.
• Za specifične dijagnostičke postupke pogledajte servisni priručnik vašeg vozila.

3. Šta se nalazi u kutiji

Prilikom otvaranja paketa, provjerite da li su svi artikli prisutni:

• ALLmeter OBD2 skener
• Uputstvo za upotrebu

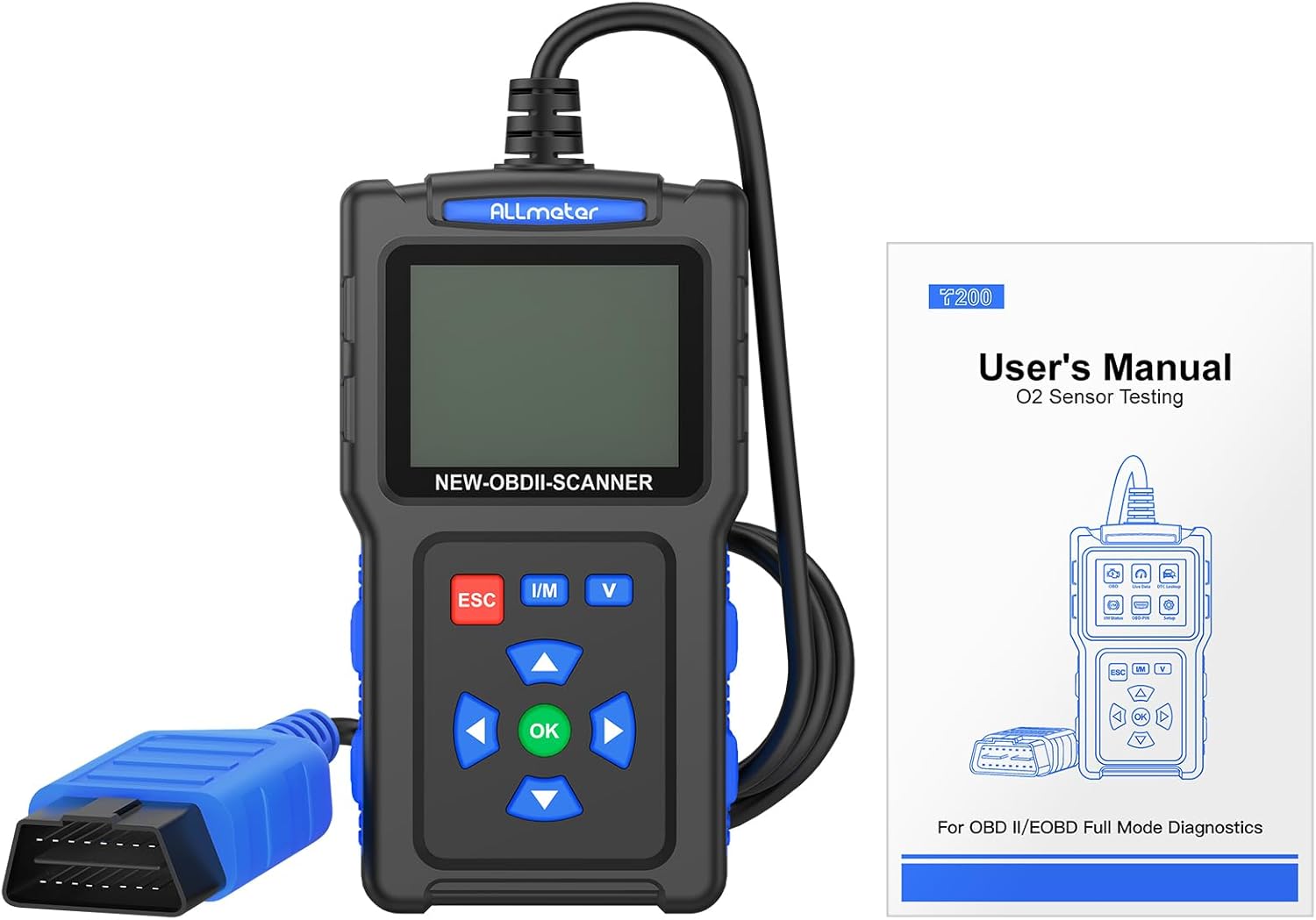

Slika 3.1: Paket uključuje ALLmeter OBD2 skener i korisnički priručnik s detaljnim uputama.

4. Proizvod je gotovview

ALLmeter OBD2 skener ima kompaktan dizajn sa 2.4-inčnim ekranom u boji i intuitivnim rasporedom dugmadi za jednostavno rukovanje.

Slika 4.1: ALLmeter OBD2 skener, koji prikazuje njegov 2.4-inčni ekran u boji, navigacijske tipke i OBD2 konektorski kabel.

4.1. Komponente i kontrole

• 2.4-inčni ekran u boji: Prikazuje dijagnostičke podatke i opcije menija.
• OBD II konektor: Povezuje skener sa OBD2 priključkom vozila.
• ESC dugme: Izlazi iz trenutnog menija ili otkazuje operaciju.
• Dugme I/M: Brzi pristup statusu spremnosti za I/M.
• V Dugme: Brzi pristup volumnu baterijetage Test.
• Tipke sa strelicama (gore, dolje, lijevo, desno): Krećite se kroz menije i opcije.
• Dugme OK: Potvrđuje odabir ili ulazi u meni.

Slika 4.2: Detaljno view ekrana i kontrolne ploče skenera, ističući nezavisne tipke prečica za brzi pristup ključnim funkcijama.

5. Podešavanje

5.1. Kompatibilnost vozila

ALLmeter OBD2 skener je kompatibilan s većinom američkih vozila proizvedenih nakon 1996. godine, te s većinom europskih i azijskih vozila proizvedenih nakon 2000. godine. Podržava sljedeće protokole:

• ISO9141-2 (5 baud init, 10.4 Kbaud)
• SAE J1850 PWM (41.6 Kbauda)
• SAE J1850 VPW (10.4 Kbauda)
• ISO14230-4 KWP (5 baud init, 10.4 Kbaud)
• ISO14230-4 KWP (brzi init, 10.4 Kbaud)
• ISO15765-4 CAN (11bit ID, 500 Kbaud)
• ISO15765-4 CAN (29bit ID, 500 Kbaud)
• ISO15765-4 CAN (11bit ID, 250 Kbaud)
• ISO15765-4 CAN (29bit ID, 250 Kbaud)

Napomena: Ovaj skener ne podržava SRS, ABS ili naprednu dijagnostiku sistema.

Slika 5.1: Kompatibilnost prekoview za vozila iz SAD-a, EU i Azije, s detaljnim opisom 9 podržanih OBD2 protokola i višejezičnom podrškom.

5.2. Povezivanje skenera

1. Pronađite 16-pinski konektor za podatkovnu vezu (DLC) vozila. Obično se nalazi ispod instrumentne ploče na strani vozača.
2. Okrenite paljenje vozila u položaj 'ON' (motor isključen).
3. Uključite konektor ALLmeter OBD2 skenera u DLC u vozilu. Skener će se automatski uključiti.
4. Glavni meni će se pojaviti na ekranu.

5.3. Odabir jezika

Skener podržava 9 jezika. Da biste promijenili jezik:

1. Iz glavnog menija idite na 'Postavke' ili 'Jezik' (tačan naziv menija može se razlikovati).
2. Koristite tipke sa strelicama da biste odabrali željeni jezik (engleski, francuski, španski, njemački, italijanski, ruski, kineski, portugalski, poljski).
3. Pritisnite dugme 'OK' da biste potvrdili svoj izbor.

6. Uputstvo za upotrebu

ALLmeter OBD2 skener pruža sveobuhvatan skup dijagnostičkih funkcija. Krećite se kroz menije pomoću tipki sa strelicama i potvrdite odabir tipkom 'OK'. Koristite 'ESC' za povratak.

Slika 6.1: Gotovoview sveobuhvatnih dijagnostičkih funkcija, uključujući čitanje kodova, brisanje kodova, podatke uživo i još mnogo toga.

6.1. Čitanje i brisanje dijagnostičkih kodova grešaka (DTC)

1. Iz glavnog menija odaberite 'Pročitaj DTC' da biste view trenutni, neriješeni i historijski kodovi grešaka.
2. Da biste izbrisali kodove i ugasili lampicu Check Engine, odaberite 'Clear DTC'. Potvrdite radnju kada se to od vas zatraži.

Slika 6.2: Skener može očitati, a zatim obrisati dijagnostičke kodove grešaka, efektivno isključujući lampicu Check Engine nakon popravke.

6.2. Viewing Live Data

Ova funkcija prikazuje operativne parametre u stvarnom vremenu sa senzora i modula vozila.

1. U glavnom meniju odaberite "Podaci uživo".
2. Odaberite parametre koje želite pratiti. Skener može snimati i reproducirati tokove podataka.

6.3. Provjera spremnosti I/M-a

Funkcija spremnosti za I/M pokazuje da li različiti sistemi na vozilu povezani s emisijama ispravno rade i da li su spremni za inspekciju i testiranje održavanja.

• Pritisnite tipku prečice 'I/M' ili odaberite 'I/M Status' iz menija.
• Monitori će prikazivati ​​kao 'OK' (završeno), 'INC' (nepotpuno) ili 'N/A' (nije primjenjivo).

6.4. DTC traženje

Ugrađena DTC biblioteka vam omogućava da direktno na uređaju pronađete značenje preko 7000 dijagnostičkih kodova grešaka.

• Iz menija odaberite 'DTC pretraga'.
• Unesite DTC kod pomoću navigacijskih tipki za view njegovu definiciju.

6.5. Baterija Voltage Test

Pratite stanje i napunjenost akumulatora vašeg vozilatage u realnom vremenu.

• Pritisnite tipku prečice 'V' ili odaberite 'Battery Volume'tag"Test" iz menija.
• Ekran će prikazati trenutni nivo baterijetage i volumentage curve.

6.6. Ostale funkcije

• Test O2 senzora: Prati performanse senzora kisika u vozilu.
• EVAP test: Vrši test sistema za isparavanje.
• Preuzmi VIN: Čita identifikacijski broj vozila i ostale informacije o vozilu.
• Podaci zamrznutog okvira: Prikazuje snimak stanja vozila u trenutku kada je postavljen kod greške.

Slika 6.3: Prampviše funkcija testnih podataka, uključujući I/M status, podatke uživo i testiranje valnog oblika za napon baterijetage.

7. Održavanje

7.1. Čišćenje uređaja

Da biste održali performanse i izgled skenera:

• Koristite meku, damp krpu za čišćenje vanjske strane skenera.
• Nemojte koristiti abrazivna sredstva za čišćenje ili rastvarače.
• Prije skladištenja provjerite je li uređaj suh.

7.2. Ažuriranja softvera

ALLmeter OBD2 skener podržava besplatna doživotna ažuriranja kako bi se osigurala kompatibilnost s novim modelima vozila i dijagnostičkim protokolima.

• Posjetite službeni ALLmeter webstranicu za najnoviji softver i upute za ažuriranje.
• Obično ažuriranja uključuju povezivanje skenera s računarom putem USB kabla (nije uključen) i pokretanje alata za ažuriranje.

8. Otkrivanje problema

9. Specifikacije

• Brand: ALLmeter
• Model: OBD2 čitač kodova skenera
• Težina artikla: 8.2 unce
• Dimenzije proizvoda: 5.12 x 1.42 x 6.89 inča
• ekran: 2.4-inčni TFT ekran u boji sa pozadinskim osvjetljenjem (rezolucija 320*240)
• Podržani protokoli: ISO9141-2, SAE J1850 PWM, SAE J1850 VPW, ISO14230-4 KWP, ISO15765-4 CAN (ukupno 9 protokola)
• Operativni sistem: Nije potreban eksterni operativni sistem (samostalni uređaj)
• Podržani jezici: Engleski, francuski, španski, njemački, italijanski, ruski, kineski, portugalski, poljski

10. Garancija i podrška

ALLmeter nudi besplatna doživotna ažuriranja softvera za ovaj OBD2 skener. Za tehničku podršku, reklamacije ili dodatnu pomoć, molimo pogledajte kontakt informacije navedene u originalnom pakovanju proizvoda ili posjetite službenu web stranicu ALLmeter-a. website.
