UNI-T UT121A Mini pametni digitalni multimetar Uputstvo za upotrebu

1. Uvod

Ovaj priručnik pruža detaljna uputstva za sigurnu i efikasnu upotrebu UNI-T UT121A Mini Smart Digital Multimetra. UT121A je kompaktni, True RMS digitalni multimetar dizajniran za različita električna mjerenja, s automatskim odabirom raspona, beskontaktnim mjerenjem napona...tagdetekciju e (NCV) i jasan LCD ekran. Molimo vas da pažljivo pročitate ovaj priručnik prije upotrebe kako biste osigurali pravilnu upotrebu i spriječili potencijalne opasnosti.

2. Sigurnosne informacije

Uvijek se pridržavajte sljedećih sigurnosnih mjera opreza prilikom korištenja multimetra:

• Prije upotrebe pročitajte i razumite sva uputstva.
• Ne primjenjivati ​​voltage ili struja koja prelazi specificirane maksimalne granice.
• Uvijek provjerite da li su mjerni kablovi u dobrom stanju i pravilno spojeni.
• Ne koristite mjerač ako izgleda oštećeno ili ako poklopac baterije nije pravilno zatvoren.
• Budite izuzetno oprezni pri radu s strujnim krugovima pod naponom. Nosite odgovarajuću ličnu zaštitnu opremu (LZO).
• Tokom mjerenja držite prste iza štitnika za prste na mjernim sondama.
• Odmah zamijenite baterije kada se pojavi indikator niske napunjenosti baterije.

3. Proizvod je gotovview

UNI-T UT121A je prenosivi i jednostavni digitalni multimetar. Ispod je ilustracija njegovih glavnih komponenti i kontrola.

Slika 3.1: Uvod u UT121A interfejs. Ovaj dijagram prikazuje LCD ekran, prekidač za funkcije, dugme za uključivanje/isključivanje, NCV senzorski terminal, baterijsku lampu, poklopac baterije i crne i crvene priključke za sonde.

Uređaj ima veliki LCD ekran za jasna očitavanja, intuitivne tipke za odabir funkcija i kompaktan dizajn za jednostavnu prenosivost.

4. Podešavanje

4.1 Instalacija baterije

Model UT121A zahtijeva dvije AAA baterije od 1.5 V. Za ugradnju ili zamjenu baterija:

1. Provjerite je li multimetar isključen iz napajanja i odspojite sve mjerne kablove.
2. Pronađite odeljak za baterije na poleđini uređaja.
3. Koristite odvijač da otvorite poklopac baterije.
4. Umetnite dvije AAA baterije od 1.5 V, pazeći na ispravan polaritet.
5. Dobro zatvorite poklopac baterije.

Slika 4.1: Odjeljak za baterije. UT121A koristi dvije 1.5 V AAA baterije, lako dostupne putem nezavisnog odjeljka za baterije radi praktične zamjene.

4.2 Područja primjene

UT121A je pogodan za različite primjene, uključujući obuku u školama elektrotehnike, održavanje električnih instalacija, održavanje strujnih kola, održavanje automobila i opće održavanje opreme.

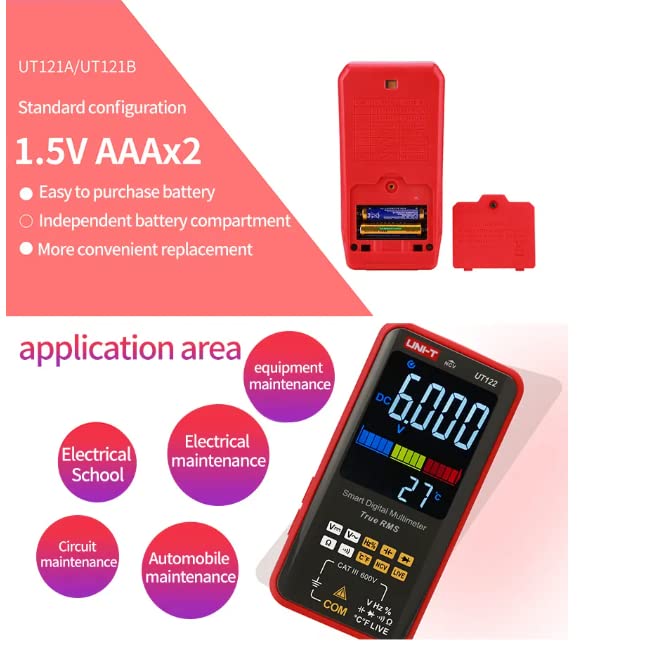

Slika 4.2: Područja primjene multimetra. Ova slika prikazuje svestranost UT121A u različitim područjima, zajedno s vizualnim prikazom konfiguracije njegove baterije.

5. Uputstvo za upotrebu

5.1 Uključivanje/isključivanje napajanja

Pritisnite dugme za napajanje (obično označeno simbolom za napajanje) da biste uključili ili isključili multimetar. Uređaj će obično ući u automatski način rada nakon pokretanja.

5.2 Automatski način rada i odabir funkcije

U automatskom režimu, multimetar inteligentno identifikuje vrstu mjerenja (volumentage, otpor, kontinuitet) i automatski odabire odgovarajući raspon. Za ručni odabir ili cikličko prebacivanje između funkcija (npr. DC Voltage, AC Voltagnpr. otpor, kapacitet, frekvencija, dioda, kontinuitet, NCV, LIVE), pritisnite dugme 'SEL' ili namenske funkcijske dugmad kao što je naznačeno na uređaju.

5.3 Pozadinsko osvjetljenje i svjetiljka

UT121A ima pozadinsko osvjetljenje ekrana za poboljšanu vidljivost u uslovima slabog osvjetljenja i ugrađenu baterijsku lampu za osvjetljavanje radnog područja.

Slika 5.1: Pozadinsko osvjetljenje ekrana. Jasan pozadinsko osvjetljenje ekrana osigurava čitljivost čak i u tamnim okruženjima.

Slika 5.2: Osvjetljenje baterijske lampe. Integrisana baterijska lampa pomaže pri radu u slabo osvijetljenim prostorima.

5.4 Mjerenje

Spojite mjerne kabele na odgovarajuće ulazne priključke (COM i VΩHz za većinu mjerenja). Odaberite željenu funkciju i raspon (ako nije u automatskom načinu rada) prije nego što uspostavite kontakt s kolom.

Slika 5.3: VoltagPrikaz e i frekvencije. Multimetar može istovremeno prikazivati ​​glasnoćutage i frekvencija, kao što je ovdje prikazano za AC 388.9 V i 50 Hz.

5.5 NCV (Beskontaktni volumentage) i detekcija žica pod naponom

NCV funkcija omogućava beskontaktno detektovanje AC voltažetage, pružajući zvučnu i vizualnu indikaciju žica pod naponom bez direktnog kontakta. Funkcija LIVE pomaže u identifikaciji žica pod naponom i neutralnih žica u strujnom kolu.

6. Specifikacije

UT121A nudi niz mjernih mogućnosti. Ključne specifikacije uključuju mjerenje True RMS vrijednosti, AC/DC 600V voltage mjerenje i prikaz sa 6000 brojeva. Za sveobuhvatnu listu specifikacija, pogledajte donju tabelu.

Slika 6.1: Tabela detaljnih specifikacija. Ova tabela pruža sveobuhvatan pregledview tehničkih specifikacija za modele UT121A, UT121B i UT122, uključujući mjerne opsege, tačnost i posebne funkcije poput True RMS, automatskog raspona, dvostrukog prikaza i NCV/LIVE.

7. Održavanje

7.1 Čišćenje

Za čišćenje multimetra, obrišite kućište sredstvom za čišćenje.amp krpom i blagim deterdžentom. Ne koristite abrazivna sredstva ili rastvarače. Prije upotrebe provjerite je li uređaj potpuno suh.

7.2 Zamjena baterije

Za upute o zamjeni baterija pogledajte Odjeljak 4.1. Uvijek koristite nove baterije navedenog tipa (1.5 V AAA) i odgovorno odložite stare baterije.

8. Otkrivanje problema

Ako multimetar ne radi ispravno, razmotrite sljedeće uobičajene probleme:

• Bez prikaza: Provjerite jesu li baterije pravilno instalirane i dovoljno napunjene. Zamijenite ih ako je potrebno.
• "OL" prikaz: Ovo ukazuje na preopterećenje ili mjerenje izvan raspona. Provjerite da li su odabrani ispravna funkcija i raspon ili da li je izmjerena vrijednost unutar granica uređaja.
• Netačna očitavanja: Provjerite jesu li mjerni kabeli pravilno spojeni i nisu oštećeni. Osigurajte da je odabrana ispravna funkcija mjerenja.

Za uporne probleme, kontaktirajte korisničku podršku.

9. Garancija i podrška

Za informacije o garanciji i tehničkoj podršci, molimo pogledajte dokumentaciju koja je priložena uz vašu kupovinu ili posjetite službenu web stranicu UNI-T-a. webSačuvajte račun kao dokaz o kupovini u slučaju bilo kakvih reklamacija.
