Uvod
Ovaj priručnik pruža detaljne upute za MAIWO M.2 NVMe SSD priključnu stanicu. Ovaj uređaj je dizajniran da olakša jednostavan pristup i upravljanje podacima na M.2 NVMe M key SSD diskovima. Podržava brzi prijenos podataka do 10 Gbps, nudi svestrana rješenja za sigurnosno kopiranje podataka i osigurava pouzdane operacije čitanja i pisanja. Priključna stanica ima dizajn bez alata za praktičnu upotrebu i široku kompatibilnost s raznim uređajima putem USB-C interfejsa.
Sadržaj paketa
- MAIWO USB-C port NVMe priključna stanica
- USB-C na USB-C kabl
Specifikacije
| Feature | Detalj |
|---|---|
| Brand | MAIWO |
| Broj modela | USB-C port NVMe priključna stanica |
| Dimenzije proizvoda | 2.36 x 2.36 x 0.55 inča |
| Težina artikla | 1.41 unci (0.04 kilograma) |
| Boja | Crna |
| Hardversko sučelje | USB 3.1 tip C (USB3.2 GEN2x1) |
| Brzina prenosa podataka | Do 10Gbps |
| Kompatibilni tip SSD-a | M.2 NVMe M key SSD (2230, 2242, 2260, 2280, 22110) |
| Max Capacity | 4TB |
| Kompatibilni uređaji | Računar i drugi uređaji sa USB-C portom |
| Karakteristike | UASP, Trim, Bez alata, Uključi i koristi, Automatsko spavanje, Dvostruko odvođenje toplote |
Uputstva za postavljanje
Slijedite ove korake za postavljanje vašeg MAIWO USB-C Port NVMe Dock-a i M.2 NVMe SSD-a:
- Umetnite M.2 NVMe SSD: Pažljivo umetnite svoj M.2 NVMe M key SSD u predviđeni utor na priključnoj stanici. Dizajn bez alata osigurava sigurno pričvršćivanje bez dodatnog alata.
- Povežite se na PC: Koristite priloženi USB-C na USB-C kabl za povezivanje priključne stanice sa dostupnim USB-C portom na računaru ili kompatibilnom uređaju.
- Uključeno: Pritisnite dugme za napajanje na priključnoj stanici. Plava indikatorska lampica će se upaliti, što označava da je uređaj uključen i spreman za upotrebu.
- Inicijalizacija SSD-a (ako je nov): Ako koristite novi SSD, možda će ga trebati inicijalizirati i formatirati prije upotrebe. Pogledajte video 'Inicijalizacija SSD-a' ispod za detaljne korake.
Slika: MAIWO USB-C port NVMe Dock sa umetnutim M.2 NVMe SSD-om, spreman za povezivanje.
Slika: Demonstrira dizajn prekidača bez alata i podesivog dizajna za jednostavnu instalaciju SSD-a.
Slika: Ilustruje kompatibilnost sa različitim veličinama M.2 NVMe M key SSD-a (2230, 2242, 2260, 2280, 22110).
Video vodič za instalaciju i inicijalizaciju
Video: Zvanični vodič za instalaciju MAIWO K1698P M.2 NVME dock-a i inicijalizaciju SSD-a. Ovaj video prikazuje kako umetnuti SSD, spojiti dock na računar, uključiti ga i inicijalizirati novi SSD za upotrebu.
Uputstvo za upotrebu
Nakon povezivanja i uključivanja, vaš M.2 NVMe SSD će biti dostupan putem vašeg računara. file sistem. Plava indikatorska lampica će treptati tokom operacija čitanja i pisanja.
- Prijenos podataka: Koristite USB 3.2 Gen2x1 interfejs za brzine prijenosa podataka do 10 Gbps. Ovaj dock podržava UASP (USB Attached SCSI Protocol) i Trim za optimizirane performanse i efikasnost.
- Automatski način mirovanja: Radi uštede energije i zaštite SSD-a, priključna stanica će automatski ući u stanje mirovanja ako se ne koristi 10 minuta. Automatski će se ponovo aktivirati nakon detekcije aktivnosti.

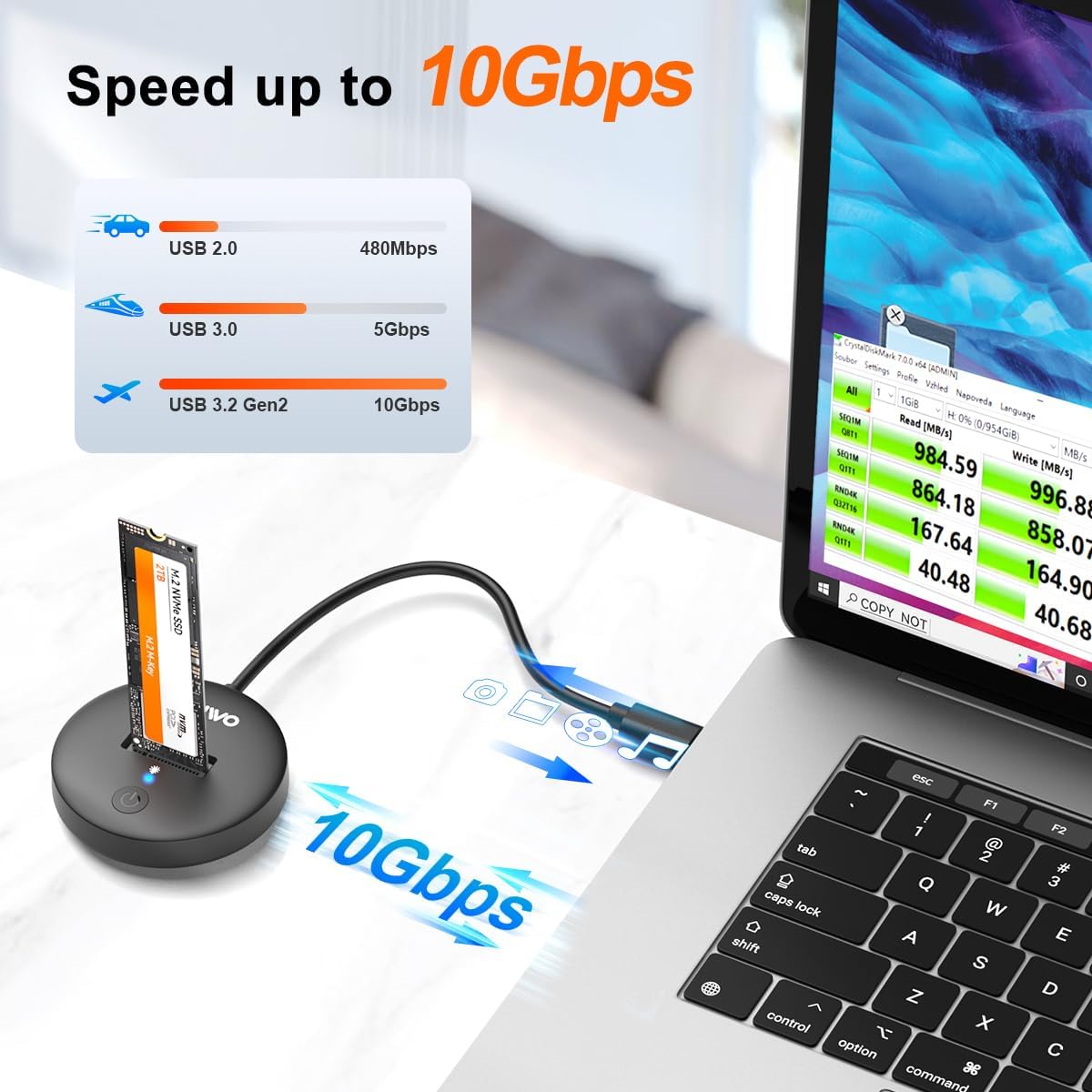

Slika: Ilustruje mogućnost brzog prenosa podataka od 10 Gbps NVMe SSD priključne stanice u poređenju sa starijim USB standardima.
Slika: Prikazuje funkciju automatskog načina rada za spavanje, koja se aktivira nakon 10 minuta neaktivnosti radi uštede energije i zaštite SSD-a.
Održavanje
Pravilno održavanje osigurava dugotrajnost i optimalne performanse vaše priključne stanice i SSD-a.
- Rasipanje topline: Docking stanica ima dvostruke otvore za odvođenje toplote i vertikalni dizajn za umetanje kako bi se poboljšao protok vazduha. Ovo pomaže u održavanju stabilnog prenosa tokom duže upotrebe. Iako dizajn pomaže u hlađenju, veliki prenosi podataka i dalje mogu generisati toplotu u NVMe SSD-ovima. Ostavite SSD da se ohladi nakon intenzivne upotrebe prije rukovanja.
- čišćenje: Održavajte priključnu stanicu čistom i bez prašine. Za čišćenje koristite meku, suhu krpu. Izbjegavajte tekuća sredstva za čišćenje.
- Skladištenje: Kada se ne koristi, priključnu stanicu čuvajte na hladnom i suhom mjestu, dalje od direktne sunčeve svjetlosti i ekstremnih temperatura.
Slika: Ističe dizajn dvostrukog odvođenja toplote, koji koristi protok vazduha kroz ventilacione otvore za stabilan rad.
Rješavanje problema
Ako naiđete na probleme sa MAIWO USB-C Port NVMe Dockom, razmotrite sljedeće:
- SSD nije otkriven:
- Provjerite je li SSD potpuno i ispravno umetnut u priključnu stanicu.
- Provjerite je li USB-C kabel sigurno povezan i sa priključnom stanicom i sa računarom.
- Potvrdite da je dugme za napajanje na priključnoj stanici pritisnuto i da li svijetli plava indikatorska lampica.
- Za nove SSD diskove, provjerite da li su inicijalizirani i formatirani putem uslužnog programa za upravljanje diskovima vašeg operativnog sistema (pogledajte video u odjeljku Podešavanje).
- Pokušajte spojiti priključnu stanicu na drugi USB-C priključak ili drugi računar kako biste isključili probleme specifične za priključak ili sistem.
- Provjerite da li vaš M.2 SSD podržava NVMe M key. Ovaj dock nije kompatibilan sa SATA ili B+M key SSD-ovima.
- Spor prijenos podataka:
- Provjerite da li USB-C port vašeg računara podržava brzine USB 3.2 Gen2x1 (10 Gbps). Starije USB verzije će rezultirati sporijim prijenosom podataka.
- Provjerite da li su vaš operativni sistem i upravljački programi ažurirani.
- Izbjegavajte prebacivanje mnogo malih fileistovremeno, jer to može smanjiti ukupnu brzinu prijenosa.
- Povremena isključenja:
- Provjerite da kabel nije labav ili oštećen. Pokušajte s drugim USB-C kabelom ako je dostupan.
- Izbjegavajte postavljanje priključne stanice na mjesta s prekomjernim vibracijama ili kretanjem.
Garancija i podrška
MAIWO je posvećen pružanju profesionalnih, sigurnih i efikasnih rješenja za pohranu podataka. Za sva pitanja vezana za proizvod, tehničku pomoć ili reklamacije, obratite se korisničkoj podršci MAIWO putem službenih kanala dostupnih prilikom kupovine ili na MAIWO. webMolimo sačuvajte dokaz o kupovini radi provjere garancije.
