Uvod
Ovaj priručnik pruža bitne informacije za siguran i efikasan rad, instalaciju i održavanje vašeg Dimplex 60-inčnog tankog ugradbenog linearnog električnog kamina. Molimo vas da pažljivo pročitate sva uputstva prije instalacije i upotrebe.
Dimplex Slim ugradbeni linearni električni kamin od 60 inča dizajniran je s malom dubinom, što omogućava ugradnju u okvir dimenzija 2 x 4 inča ili montažu na zid. Posjeduje Multi-Fire SL tehnologiju za višeslojne efekte plamena, prilagodljive boje plamena (žuta, narandžasta, plava, miješana) i podesivu brzinu plamena. Uključen je akrilni kristalni ležaj žara s podesivim bojama kristala. Uređaj pruža dodatno grijanje za površine do 400 kvadratnih stopa i uključuje daljinski upravljač za podešavanje temperature, brzine ventilatora i ugrađeni tajmer.
Sigurnosne informacije
Uvijek se pridržavajte osnovnih sigurnosnih mjera opreza prilikom korištenja električnih uređaja kako biste smanjili rizik od požara, strujnog udara i ozljeda osoba.
- Pročitajte sva uputstva prije korištenja ovog grijača.
- Nemojte raditi s grijačem s oštećenim kabelom ili utikačem ili nakon što je grijač neispravan, pao ili oštećen na bilo koji način.
- Ne koristiti na otvorenom.
- Ovaj grijač nije namijenjen za upotrebu u kupaonicama, prostorima za pranje rublja i sličnim zatvorenim mjestima.
- Ne provlačite kabl ispod tepiha. Nemojte prekrivati kabel prostirkama za bacanje, vodilicama ili sličnim pokrivačima. Postavite kabl dalje od saobraćajne površine i na mestu gde se neće spotaknuti.
- Da biste isključili grijač, isključite komande, a zatim izvucite utikač iz utičnice.
- Priključujte samo na pravilno uzemljene utičnice.
- Nemojte umetati niti dozvoliti stranim predmetima da uđu u bilo koji ventilacijski ili ispušni otvor jer to može uzrokovati strujni udar ili požar ili oštetiti grijač.
- Kako biste spriječili mogući požar, ne blokirajte dovode ili odvod zraka ni na koji način. Nemojte koristiti na mekim površinama, poput kreveta, gdje se otvori mogu blokirati.
- Grijač ima vruće dijelove i dijelove koji iskre ili iskri. Nemojte ga koristiti u područjima gdje se koriste ili skladište benzin, boje ili zapaljive tekućine.
- Koristite ovaj grijač samo kako je opisano u ovom priručniku. Svaka druga upotreba koju nije preporučio proizvođač može uzrokovati požar, strujni udar ili ozljede osoba.
- Uvijek priključite grijače direktno u zidnu utičnicu. Nikada nemojte koristiti s produžnim kablom ili pomičnom strujnom slavinom (utičnica/sponska traka).
Product Overview
Dimplex tanki ugradbeni linearni električni kamin od 60 inča nudi modernu estetiku s naprednom tehnologijom plamena i mogućnostima grijanja. Njegov tanki dizajn...file omogućava svestrane mogućnosti instalacije.
Slika 1: Prednja strana view ugradbenog linearnog električnog kamina Dimplex Slim od 60 inča, prikazanoasing njegovim živopisnim višebojnim plamenovima i kristalnim žarom.

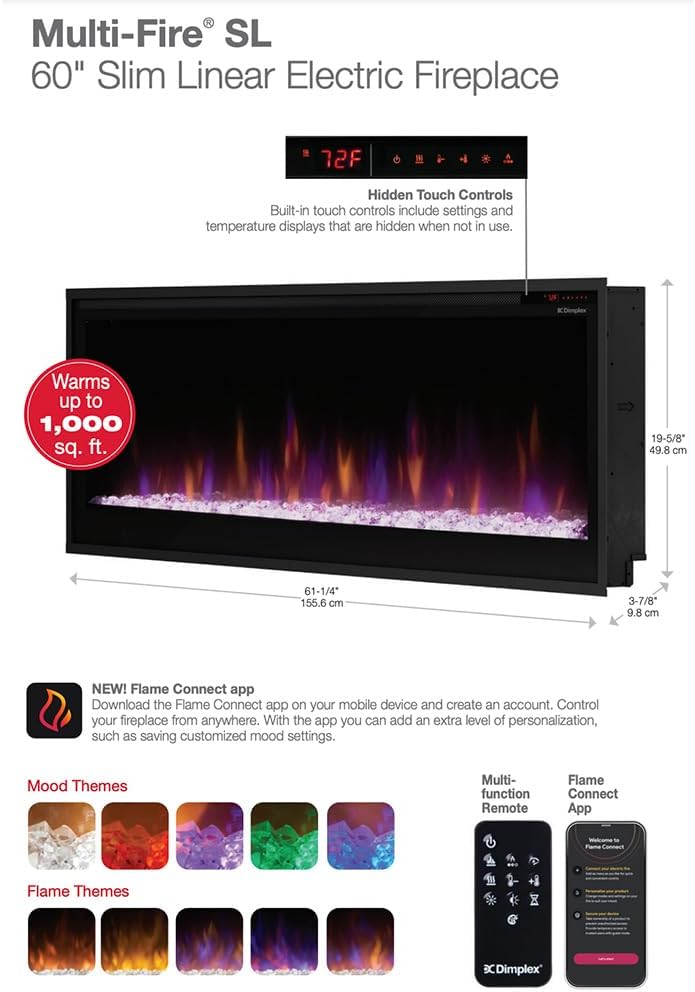

Slika 2: Detaljan dijagram koji ilustruje dimenzije (163,8 cm Š x 48,7 cm V x 10,2 cm D) i ključne karakteristike kamina, uključujući skrivene dodirne kontrole, Multi-Fire SL tehnologiju i aplikaciju Flame Connect.
Slika 3: Prekoview karakteristike kamina, kao što su Multi-Fire SL efekat plamena, senzor ambijentalnog svjetla, ugrađeni tajmer, upravljanje toplinom, pametna samodijagnostika, opcije ožičenja ili utikača, tanak dizajn i ugradbeni okvir.
Postavljanje i instalacija
Dimplex Slim električni kamin je dizajniran za ugradnju (poravnavanje) ili za montažu na zid. Nosač za montažu na zid je uključen.
Kontrolna lista prije instalacije:
- Provjerite da li je mjesto ugradnje prikladno za dimenzije kamina (60 cm širine).
- Provjerite zahtjeve za napajanje (120 V) i osigurajte da je dostupan namjenski strujni krug ako je potrebno ožičenje.
- Raspakujte sve komponente i provjerite da li ima oštećenja. Sačuvajte ambalažu za budući transport ili vraćanje.
- Prikupite potreban alat: mjernu traku, libelu, bušilicu, odvijač, alat za skidanje izolacije (za čvrstu žicu).
Ugradna instalacija (podžbukna montaža):
- Napravite uokvireni otvor koji odgovara dimenzijama kamina. Mala dubina od 3.75 cm omogućava mu da se uklopi u standardni okvir dimenzija 2 x 4 cm.
- Osigurajte odgovarajuće razmake za ventilaciju kako je navedeno u kompletnom vodiču za instalaciju (pogledajte upute proizvođača webstranica za detaljne dijagrame).
- Umetnite kamin u uokvireni otvor. Pričvrstite ga pomoću priloženih vijaka za montažu kroz predviđene rupe na okviru uređaja.
- Spojite električne instalacije. Uređaj se može spojiti fiksno ili putem opcionalnog kompleta kabela za utičnicu od 120 V. Za fiksno ožičenje obratite se kvalificiranom električaru.
- Postavite akrilni kristalni žar tako što ćete pažljivo postaviti kristale u predviđenu posudu na dnu ložišta.
Montaža zidnog nosača:
- Odredite odgovarajuću lokaciju na zidu, osiguravajući da može podnijeti težinu uređaja (88.3 funte).
- Pričvrstite priloženi nosač za montažu na zidne vijke koristeći odgovarajuće pričvršćivače. Koristite libelu kako biste osigurali da je nosač savršeno horizontalan.
- Pažljivo podignite kamin i okačite ga na nosač za montažu na zid. Provjerite da je sigurno postavljen.
- Priključite električne instalacije.
- Instalirajte akrilni kristalni krevet od žara.

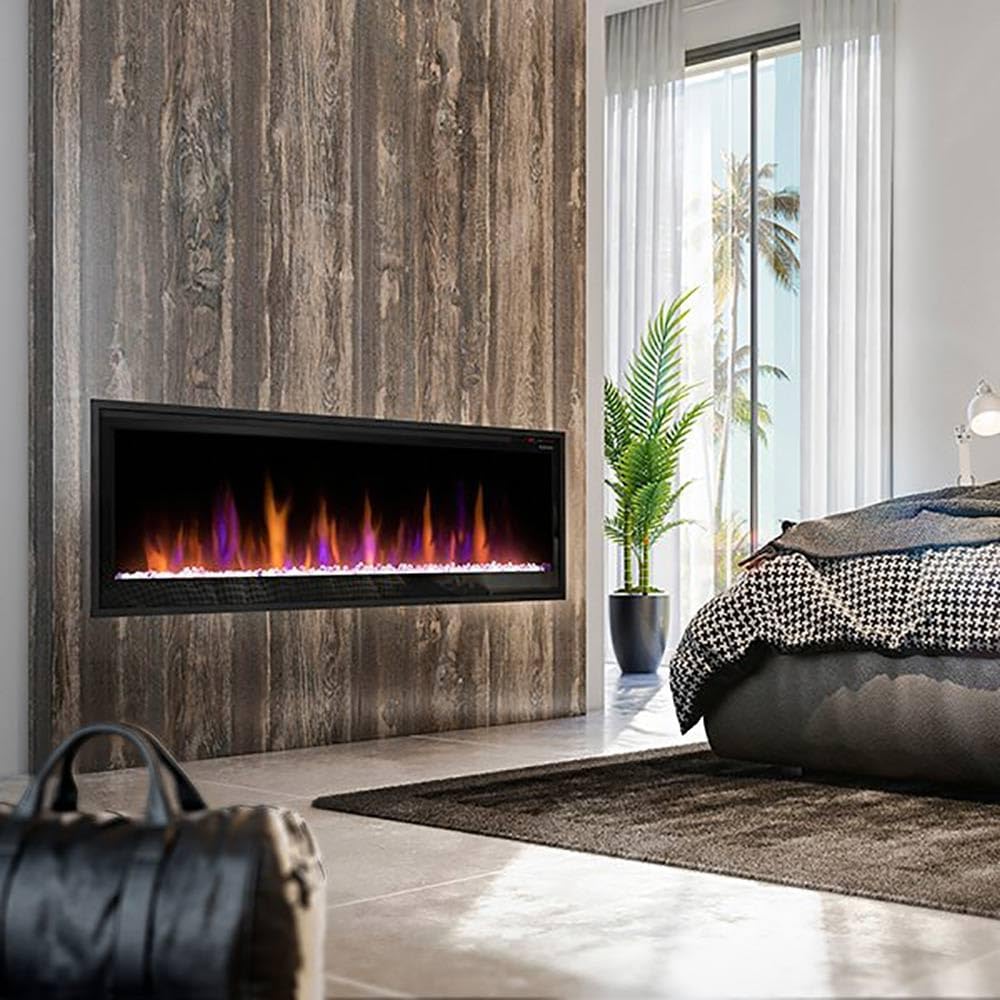

Slika 4: PrampLijeva strana kamina besprijekorno je integrirana u zid spavaće sobe, demonstrirajući njegov tanak, ugradbeni dizajn.
Slika 5: Kamin postavljen u modernom dnevnom boravku, ističući njegovu estetsku privlačnost i integraciju u različite dizajne interijera.
Uputstvo za upotrebu
Vašim Dimplex električnim kaminom možete upravljati pomoću skrivenih dodirnih kontrola na uređaju ili priloženog višenamjenskog daljinskog upravljača.
Funkcije daljinskog upravljača:
- Uključivanje/isključivanje: Aktivira ili deaktivira uređaj.
- Boja plamena: Prođite kroz različite opcije boja plamena (žuta, narandžasta, plava, miješana) kako biste ih prilagodili svojim željama.
- Brzina plamena: Podesite brzinu efekta plamena za dinamičniji ili suptilniji prikaz.
- Boja kreveta Ember: Promijenite boju akrilnog kristalnog žara.
- Uključivanje/isključivanje grijanja: Uključite ili isključite funkciju grijanja. Kamin može raditi sa ili bez grijanja.
- Kontrola temperature: Podesite željenu temperaturu prostorije. Uređaj će ciklično uključivati i isključivati grijač kako bi održao ovu postavku.
- Brzina ventilatora: Kontrolirajte brzinu unutrašnjeg ventilatora kada je grijač aktivan.
- Tajmer: Postavite ugrađeni tajmer za automatsko isključivanje, do 8 sati.
Višestruka paljba SL tehnologija:
Ova tehnologija stvara višeslojni efekat plamena, pružajući osjećaj dubine i realizma. Eksperimentišite s različitim kombinacijama boja plamena i žara kako biste stvorili različite teme raspoloženja.
Dopunsko grijanje:
Grijač od 1500 W pruža dodatno grijanje za površine do 400 kvadratnih metara. Režim cirkulacije zraka pomaže u efikasnoj distribuciji topline, sprječavajući statički zrak. Funkcija grijanja može se deaktivirati tokom toplijih mjeseci ako je potreban samo efekat plamena.
Održavanje
Redovno održavanje osigurava dugotrajnost i optimalne performanse vašeg Dimplex električnog kamina. Uvijek isključite napajanje prije bilo kakvog održavanja.
čišćenje:
- Eksterijer: Obrišite vanjske površine mekom krpom, damp krpom. Ne koristite abrazivna sredstva za čišćenje ili sprejeve.
- staklena ploča: Staklenu ploču očistite mekom krpom i neabrazivnim sredstvom za čišćenje stakla. Izbjegavajte prskanje sredstva za čišćenje direktno na uređaj.
- Usisi/izlazi za zrak: Povremeno usisavajte ili četkajte prašinu s otvora za usis i ispuh zraka kako biste osigurali pravilan protok zraka i spriječili pregrijavanje.
Žar:
- Akrilni kristali se mogu ukloniti i nježno isprati vodom ako se na njima nakupi prašina ili ostaci. Prije vraćanja u uređaj, provjerite jesu li potpuno suhi.
Sijalice:
- Efekat plamena koristi LED tehnologiju, koja ima dug vijek trajanja i obično ne zahtijeva zamjenu.
Rješavanje problema
Ako imate problema s kaminom, prije nego što kontaktirate korisničku podršku, pogledajte sljedeće uobičajene korake za rješavanje problema.
| Problem | Mogući uzrok | Rješenje |
|---|---|---|
| Jedinica se ne uključuje. | Nema napajanja uređaja; prekidač za napajanje isključen; baterije daljinskog upravljača prazne. | Provjerite utičnicu i osigurač. Uvjerite se da je glavni prekidač na uređaju UKLJUČEN. Zamijenite baterije daljinskog upravljača. |
| Nema efekta plamena. | Funkcija efekta plamena je isključena; LED komponente su neispravne. | Provjerite je li efekat plamena aktiviran putem daljinskog upravljača ili dodirnih kontrola. Ako problem i dalje postoji, obratite se korisničkoj podršci. |
| Nema izlaza topline. | Funkcija grijanja je isključena; termostat je postavljen na prenisku temperaturu; usisi zraka su blokirani. | Aktivirajte funkciju grijanja. Povećajte postavku termostata. Uklonite sve prepreke iz usisa/izlaza zraka. |
| Neobična buka tokom rada. | Problem s motorom ventilatora; labave komponente. | Lagano zujanje je normalno tokom rada, posebno kada je grijač uključen. Ako je buka pretjerana ili nova, provjerite je li uređaj sigurno montiran. Ako se nastavi, obratite se korisničkoj podršci. |
Specifikacije
| Feature | Detalj |
|---|---|
| Brand | DIMPLEX |
| Naziv modela | PLF6014-XS |
| Izvor napajanja | Električni |
| Dimenzije proizvoda (D x Š x V) | 3.75"D x 60"Š x 19.5"H |
| Materijal | Metal |
| Tip završetka | Crna |
| Vrsta instalacije | Ugradni, Montaža na zid |
| Izlaz toplote | 40000 britanskih termalnih jedinica |
| Pokrivenost grijanja | 400 sq ft |
| Posebne karakteristike | Ugrađeni tajmer, s kablom, LED višebojni plamenovi, tanki dizajn |
| Uključene komponente | Akrilni kristali, nosač za montažu, daljinski upravljač |
| Težina artikla | 88.3 funte |
| Baterije su potrebne | Da (uključena 1 nestandardna baterija) |
Garancija i podrška
Vaš Dimplex električni kamin dolazi s ograničenom garancijom. Molimo pogledajte dokumentaciju o garanciji koja je priložena uz vaš proizvod za specifične uvjete i odredbe.
Za tehničku podršku, zamjenske dijelove ili reklamacije, obratite se Dimplex korisničkoj službi. Kontakt informacije se obično mogu pronaći na proizvođačevoj weblokaciji ili u materijalima za pakovanje.
Preporučuje se da registrujete svoj proizvod prilikom kupovine kako biste olakšali korištenje garancije.
