Whadda WSRC8023 DIY komplet za lemljenje: 2-žični 10-kanalni mikroprocesorski kontrolirani daljinski upravljač. Upute za uporabu.

1. Uvod

Ovo uputstvo za upotrebu pruža detaljne smernice za montažu, rad i održavanje Whadda WSRC8023 DIY kompleta za lemljenje. Ovaj komplet omogućava korisnicima da konstruišu dvožični, 10-kanalni mikroprocesorski kontrolisani sistem daljinskog upravljanja, idealan za obrazovne svrhe i hobi elektronske projekte. Molimo pažljivo pročitajte sva uputstva prije početka montaže.

2. Sigurnosne informacije

Rad s elektronikom i lemilicom zahtijeva pridržavanje sigurnosnih mjera opreza. Nepoštivanje ovih smjernica može dovesti do ozljeda ili oštećenja komponenti.

• Uvijek radite u dobro prozračenom prostoru kako biste izbjegli udisanje isparenja lema.
• Koristite odgovarajuću zaštitu za oči (zaštitne naočale) kako biste se zaštitili od prskanja ili letećih krhotina.
• Osigurajte da je vaša lemila postavljena na sigurno postolje kada se ne koristi i da je isključena iz struje kada je bez nadzora ili kada je završena.
• Izbjegavajte dodirivanje vrućeg vrha lemilice.
• Budite oprezni s vrućim komponentama nakon lemljenja. Ostavite ih da se ohlade prije rukovanja.
• Držite aparat za gašenje požara ili protivpožarnu deku u blizini.
• Uvijek isključite napajanje prije bilo kakvih promjena na strujnom krugu.
• Ovaj komplet sadrži sitne dijelove i nije pogodan za malu djecu bez nadzora odrasle osobe.

3. Sadržaj paketa

Provjerite da li su sve dolje navedene komponente prisutne u vašem kompletu. Pogledajte sliku za vizualnu identifikaciju dijelova.

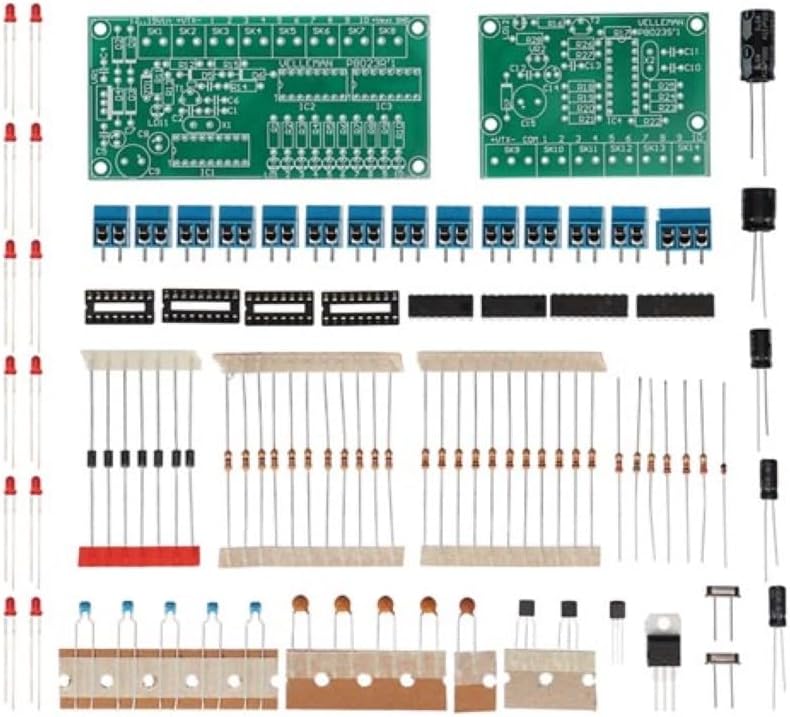

Slika 3.1: Sve komponente uključene u Whadda WSRC8023 DIY komplet za lemljenje, prikazujući dvije zelene PCB ploče, razne otpornike, kondenzatore, LED diode, integrirana kola, terminalne blokove i antensku žicu.

• 2 x Štampana ploča (PCB) - 1 odašiljač, 1 prijemnik
• Integrisana kola (IC) i podnožja
• Otpornici (različite vrijednosti)
• Kondenzatori (elektrolitički i keramički)
• LED diode (diode koje emituju svjetlost)
• Terminalni blokovi
• Kristali
• Diodes
• Tranzistori
• Antenna Wire
• Konektor za napajanje

4. Upute za sastavljanje

Prije početka, provjerite da li imate potreban alat: lemilicu, lemilicu, rezače žice, kliješta s uskim vrhom i multimetar (opciono, ali se preporučuje). Slijedite upute na sitotiskanim naljepnicama na tiskanim pločama za postavljanje komponenti.

4.1 Opći savjeti za lemljenje

• Istovremeno zagrijte i izvod komponente i PCB kontaktnu ploču.
• Nanesite malu količinu lema na zagrijani spoj. Trebao bi teći glatko i formirati sjajni, konkavni zavoj.
• Uklonite lem, a zatim i peglu.
• Višak žica odrežite kliještima za žicu.

4.2 Redoslijed postavljanja komponenti

Općenito se preporučuje lemljenje komponenti po visini, počevši od najniže.file prvo komponente. Ovo sprečava da više komponente ometaju pristup manjim kontaktnim površinama.

1. Otpornici i diode: Zalemite sve otpornike i diode. Obratite pažnju na polaritet dioda (traka označava katodu).
2. IC podnožja: Zalemite IC podnožja. Osigurajte da se zarez na podnožju poravna sa zarezom na sitotisku na PCB ploči.
3. Keramički kondenzatori i kristali: Lemite ove komponente. Keramički kondenzatori obično nemaju polaritet.
4. LED: Zalemite LED diode. Obratite pažnju na njihov polaritet: duži vodič je obično anoda (+), a kraći vodič je katoda (-). Ravna strana tijela LED diode obično označava katodu. Uskladite to s oznakom na PCB ploči.
5. Elektrolitički kondenzatori: Lemni elektrolitički kondenzatori. Oni su polarizirani; duži vodič je pozitivan (+), a pruga na tijelu označava negativni (-) vodič. Uskladite s oznakama na PCB ploči.
6. tranzistori: Zalemite tranzistore, pazeći da njihova ravna strana ili raspored pinova odgovara sitotisku na PCB-u.
7. Terminal blokovi i konektor za napajanje: Zalemite ove konektore.
8. Antenska žica: Zalemite žicu antene na predviđenu kontaktnu ploču na ploči odašiljača.
9. Umetnite integrirana kola: Pažljivo umetnite integrirana kola u njihova odgovarajuća ležišta. Provjerite da li se zarez na integriranom kolu poravnava sa zarezom na ležištu i PCB-u. Po potrebi lagano savijte pinove prema unutra kako biste ih poravnali s otvorima ležišta.

Slika 4.1: Potpuno sastavljene ploče predajnika i prijemnika kompleta daljinskog upravljanja Whadda WSRC8023, povezane spiralnom crvenom i crnom žicom.

5. Uputstvo za upotrebu

Nakon što su i predajna i prijemna ploča potpuno sastavljene i pregledane na greške u lemljenju, možete nastaviti s radom.

1. Priključak za napajanje: Spojite odgovarajuće DC napajanje (pogledajte specifikacije za jačinutag(domet) na ulazni priključak za napajanje i na ploči predajnika i na ploči prijemnika. Osigurajte ispravan polaritet.
2. 2-žična veza: Spojite dvije izlazne žice s ploče predajnika na odgovarajuće ulazne terminale na ploči prijemnika. Oni su obično označeni za prijenos podataka.
3. Aktivacija kanala: Ploča predajnika ima ulazne terminale za aktiviranje kanala. Spajanjem ovih ulaza na zajedničko uzemljenje ili pozitivni pol...tage (u zavisnosti od dizajna, pogledajte šemu ako je data), možete aktivirati odgovarajuće izlazne kanale na ploči prijemnika.
4. Praćenje izlaza: Prijemna ploča će imati izlazne terminale (i eventualno LED diode) koji pokazuju status svakog kanala. Spojite željene uređaje (npr. releje, motore, druga kola) na ove izlazne terminale.

Funkcionalnost 10 kanala omogućava nezavisnu kontrolu do 10 različitih funkcija ili uređaja putem dvožične komunikacijske veze.

6. Održavanje

Komplet Whadda WSRC8023 zahtijeva minimalno održavanje nakon što se pravilno sastavi.

• Održavajte ploče čistima i bez prašine i ostataka. Po potrebi koristite meku četku ili komprimirani zrak.
• Povremeno provjeravajte lemne spojeve na znakove pucanja ili korozije, posebno ako je uređaj izložen vibracijama ili ekstremnim temperaturama. Ponovo zalemite sve neispravne spojeve.
• Osigurajte da su svi spojevi žica na terminalnim blokovima sigurni.
• Sastavljenu jedinicu čuvajte na suhom i hladnom mjestu.

7. Otkrivanje problema

Ako vaš sistem daljinskog upravljanja ne funkcioniše kako se očekuje, razmotrite sljedeće korake za rješavanje problema:

• Nema napajanja: Provjerite spojeve i polaritet napajanja. Osigurajte da napajanje daje ispravan napon.tage i struja.
• Nema odgovora kanala: Provjerite dvožičnu vezu između odašiljača i prijemnika. Provjerite kontinuitet u žicama. Osigurajte da je aktiviran ispravan ulaz na odašiljaču.
• Netačan odgovor kanala: Dvaput provjerite položaj i polaritet komponenti, posebno za integrirana kola, diode i elektrolitske kondenzatore. Pregledajte sve lemne spojeve na kratke spojeve ili hladne spojeve.
• Intermitentni rad: Ovo često može biti uzrokovano hladnim lemnim spojevima ili labavim vezama. Ponovo provjerite sve lemne tačke i spojeve terminalnih blokova.
• Pregrijavanje komponenti: Odmah isključite napajanje. Ovo obično ukazuje na kratki spoj ili nepravilan položaj komponenti. Pažljivo ponovoview korake montaže i polaritete komponenti.

8. Specifikacije

Ključne tehničke specifikacije za Whadda WSRC8023 DIY komplet za lemljenje:

9. Garancija i podrška

Za informacije o garanciji i tehničku podršku u vezi s vašim Whadda WSRC8023 DIY kompletom za lemljenje, pogledajte dokumentaciju koju je dostavio prodavač ili posjetite službenu web stranicu Whadda/Velleman grupe. webSačuvajte dokaz o kupovini za eventualne reklamacije.

Za dodatnu pomoć, možete se direktno obratiti proizvođaču putem njihovih kanala za korisničku podršku.
