1. Uvod
Hvala vam što ste odabrali Brilliant Sergioro vanjsku zidnu svjetiljku s detektorom pokreta. Ovaj priručnik pruža bitne informacije za sigurnu instalaciju, rad i održavanje vaše nove rasvjete. Molimo vas da ga pažljivo pročitate prije instalacije i sačuvate za buduću upotrebu.
Zidna lampa Sergioro dizajnirana je za vanjsku upotrebu i ima robusnu IP44 zaštitu od prskanja vode. Integrirani detektor pokreta povećava sigurnost i praktičnost automatskim osvjetljavanjem ulaza, terase ili vanjskih zidova kada se detektuje kretanje.

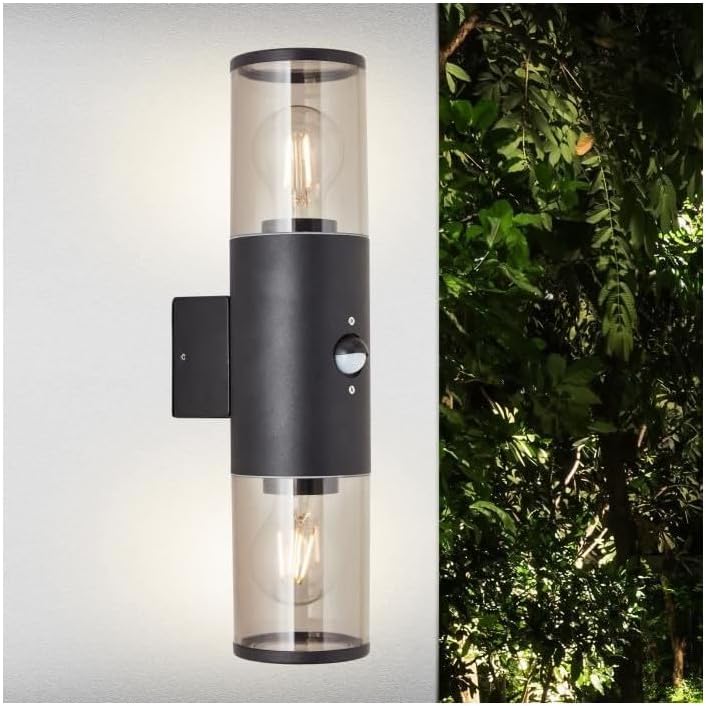

Slika 1: Briljantna Sergioro vanjska zidna svjetiljka u vanjskom okruženju.
2. Sigurnosne informacije
UPOZORENJE: Opasnost od strujnog udara. Instalaciju mora izvršiti kvalificirani električar u skladu s lokalnim propisima o ožičenju.
- Uvijek isključite napajanje na glavnoj kutiji s osiguračima ili prekidaču prije instalacije, održavanja ili zamjene sijalice.
- Osigurajte da je površina za montažu pogodna za podupiranje težine uređaja.
- Ne spajajte uređaj na prekidač za prigušivanje svjetla osim ako nije izričito navedeno da je kompatibilan.
- Ovaj proizvod ima IP44 zaštitu, što pruža zaštitu od prskanja vode. Nije pogodan za uranjanje ili direktne mlazove vode pod visokim pritiskom.
- Koristite samo E27 sijalice sa maksimalnom snagomtagod 20W. LED sijalice se preporučuju zbog energetske efikasnosti.
- Držite materijale za pakovanje van domašaja dece.
3. Sadržaj paketa
Molimo Vas da prije početka instalacije provjerite da li su sve komponente prisutne i neoštećene. Ako bilo koji dio nedostaje ili je oštećen, obratite se prodavaču.
- 1x Brilliant Sergioro vanjska zidna svjetiljka
- 1x Set za montažu (vijci, tiple)
- 1x Korisnički priručnik (ovaj dokument)
Napomena: E27 sijalice nisu uključene i moraju se kupiti zasebno.
4. Postavljanje i instalacija
Pažljivo slijedite ove korake za pravilnu instalaciju. Ako niste sigurni u vezi s bilo kojim dijelom procesa instalacije, obratite se kvalificiranom električaru.
4.1 Potrebni alati (nisu uključeni)
- Odvijač (Phillips glava)
- Bušilica i svrdla (prikladna za materijal zida)
- Olovka
- Skidači žice
- Izolacijska traka (opciono)
4.2 Lokacija montiranja
- Odaberite odgovarajuću lokaciju na vanjskom zidu, kao što je ulaz, balkonska vrata ili vanjski zid.
- Za optimalni domet detekcije, osigurajte da visina montaže detektora pokreta bude približno 2.20 metara.
- Izbjegavajte montažu u blizini izvora topline, reflektirajućih površina ili područja sa stalnim kretanjem (npr. prometna ulica) koja bi mogla nepotrebno aktivirati senzor.
4.3 Koraci instalacije
- Isključite napajanje: Prije početka rada, provjerite je li glavni dovod struje u područje instalacije isključen prekidačem.
- Priprema učvršćenja: Pažljivo raspakujte rasvjetno tijelo.
- Označite tačke bušenja: Držite nosač za montažu (obično se nalazi na stražnjoj strani rasvjetnog tijela) uz zid na željenoj visini ugradnje. Olovkom označite mjesta za bušenje.
- Izbušite rupe: Izbušite rupe na označenim mjestima koristeći odgovarajuću svrdlu za materijal vašeg zida. Umetnite priložene tiplove u izbušene rupe.
- Povežite ožičenje:
- Pažljivo uklonite izolaciju s električnih žica.
- Spojite faznu (L), neutralnu (N) i uzemljenu (E) žicu iz kućne električne instalacije na odgovarajuće priključke na rasvjetnom tijelu. Provjerite jesu li priključci sigurni.
- Ako niste sigurni, obratite se kvalificiranom električaru.
- Učvršćenje: Pričvrstite rasvjetno tijelo na zid pomoću priloženih vijaka, pazeći da bude čvrsto pričvršćeno.
- Instalirajte žarulje: Umetnite dvije E27 sijalice (nisu uključene) u grla. Provjerite da li su sigurno pričvršćene. Rasvjetno tijelo je kompatibilno s LED sijalicama do 20 W.
Slika 2: Detalj rasvjetnog tijela s prikazom grla za sijalice i senzora pokreta.
5. Uputstvo za upotrebu
Nakon uspješne instalacije i ponovnog uspostavljanja struje, Sergioro zidna lampa bit će spremna za rad. Integrirani detektor pokreta omogućava automatsko paljenje.
5.1 Postavke detektora pokreta
Detektor pokreta ima podesive postavke za osjetljivost (domet detekcije) i vrijeme osvjetljenja. Ove kontrole se obično nalaze na samoj senzorskoj jedinici.
Slika 3: Krupni plan detektora pokreta s kontrolama za podešavanje.
- Ugao detekcije: Senzor ima ugao detekcije od 110°. Postavite uređaj tako da pokrije željeno područje.
- Raspon detekcije: Detektor pokreta može detektovati kretanje do 7 metara. Podesite regulator osjetljivosti (ako postoji) da biste fino podesili ovaj domet.
- Vrijeme osvjetljenja: Trajanje svjetla nakon detekcije pokreta može se podesiti od 5 sekundi do 5 minuta. Koristite dugme 'TIME' na senzoru da biste podesili željeno trajanje.
- Senzor za luks/dnevno svjetlo: Neki detektori pokreta uključuju brojčanik 'LUX' ili 'DAYLIGHT'. Ova postavka određuje nivo ambijentalnog osvjetljenja pri kojem senzor postaje aktivan. Na primjeramptj. postavljanje niske LUX vrijednosti znači da će se svjetlo aktivirati samo u vrlo mračnim uvjetima, dok će visoka LUX vrijednost omogućiti aktiviranje u svjetlijim uvjetima (npr. sumrak).
Eksperimentišite s postavkama kako biste pronašli optimalnu konfiguraciju za vaše specifične potrebe i okruženje.
6. Održavanje
Redovno održavanje će osigurati dugotrajnost i optimalne performanse vaše vanjske zidne lampe Brilliant Sergioro.
- čišćenje:
- Uvjerite se da je napajanje isključeno prije čišćenja.
- Obrišite uređaj mekom krpomamp krpom. Ne koristite abrazivna sredstva za čišćenje, rastvarače ili jake hemikalije, jer mogu oštetiti završnu obradu ili električne komponente.
- Povremeno čistite sočivo senzora pokreta kako biste osigurali nesmetano otkrivanje.
- Zamjena žarulje:
- Uvijek isključite napajanje prije zamjene sijalica.
- Ostavite stare sijalice da se potpuno ohlade prije rukovanja.
- Odvrnite staru E27 sijalicu i zavrnite novu. Pazite da nova sijalica bude tipa E27 i da ne prelazi 20W.
- inspekcija: Povremeno provjeravajte uređaj na bilo kakve znakove oštećenja, labavih spojeva ili istrošenosti. Ako pronađete bilo kakve probleme, isključite napajanje i konsultujte se sa kvalifikovanim električarem.
7. Otkrivanje problema
Ako naiđete na probleme sa zidnom lampom, pogledajte sljedeću tabelu za uobičajene probleme i rješenja.
| Problem | Mogući uzrok | Rješenje |
|---|---|---|
| Svjetlo se ne pali. |
|
|
| Svjetlo ostaje stalno uključeno. |
|
|
| Svjetlo treperi ili treperi. |
|
|
| Senzor pokreta ne detektuje. |
|
|
Ako problem i dalje postoji nakon isprobavanja ovih rješenja, obratite se korisničkoj podršci Brilliant-a ili kvalificiranom električaru.
8. Tehničke specifikacije
| Brand: | Sjajno |
| Broj modela: | 96474 |
| Dimenzije proizvoda (D x Š x V): | 12.5 x 9 x 33.2 cm |
| Težina artikla: | 1.26 kilograma |
| Materijal: | Metal, Aluminij, Plastika |
| Boja: | Crna |
| Vrsta završetka: | Mat |
| Broj sijalica: \ t | 2 (nije uključeno) |
| Tip kapice: | E27 |
| Max Wattage po sijalici: | 20W (kompatibilno s LED diodama) |
| Posebna karakteristika: | Detektor pokreta |
| Ugao detektora pokreta: | 110° |
| Domet detektora pokreta: | Do 7 metara |
| Podesivo vrijeme osvjetljenja: | 5 sekundi do 5 minute |
| IP ocjena: | IP44 (Zaštita od prskanja vode) |
| Izvor napajanja: | Corded Electric |
| Vrsta instalacije: | Montaža na zid / Montaža na površinu |
| Upotreba: | Vanjski prostor (ulaz u kuću, balkonska vrata, vanjski zid) |
9. Garancija i podrška
Brilliant proizvodi su proizvedeni po visokim standardima kvalitete. Za informacije o garantnom roku i uslovima za vašu Sergioro vanjsku zidnu lampu, molimo pogledajte garantni list koji ste dobili uz kupovinu ili posjetite službenu stranicu Brilliant website.
Ako imate bilo kakvih problema ili vam je potrebna tehnička pomoć, obratite se Brilliant korisničkoj podršci. Pripremite broj modela (96474) i dokaz o kupovini kada kontaktirate podršku.
Za dodatnu pomoć možete posjetiti proizvođačevu webstranica: www.brilliant.de (Ovo je zapravo rezervirano mjesto webstranica se može razlikovati ovisno o regiji).
