BFT Phobos BT A40 automatski pogon za dvostruka krilna vrata - uputstvo za upotrebu

1. Uvod

Ovaj priručnik pruža detaljne upute za instalaciju, rad i održavanje automatskog pogona za dvostruka krilna vrata BFT Phobos BT A40. Molimo vas da pažljivo pročitate ovaj priručnik prije instalacije i upotrebe kako biste osigurali pravilno funkcioniranje i sigurnost.

Slika 1: Gotovoview komponenti kompleta BFT Phobos BT A40.

2. Sigurnosne informacije

Uvijek se pridržavajte sljedećih sigurnosnih mjera opreza kako biste spriječili ozljede ili oštećenje opreme:

• Instalaciju mora izvršiti kvalificirano osoblje u skladu s lokalnim propisima.
• Isključite napajanje prije izvođenja bilo kakvih radova na održavanju ili instalaciji.
• Držite djecu i kućne ljubimce dalje od područja kapije tokom rada.
• Ne upravljajte vratima ako je bilo koji dio oštećen ili neispravan.
• Osigurajte da su svi sigurnosni uređaji (fotoćelije, uređaj za zaustavljanje u nuždi) ispravno instalirani i da funkcionišu.
• U slučaju nestanka struje, koristite priložene ključeve za hitno otključavanje da biste ručno otvorili kapiju.

3. Uključene komponente

Komplet BFT Phobos BT A40 obično uključuje sljedeće komponente:

• 2 x BFT PHOBOS BT A40 elektromehanička aktuatora sa priključcima.
• 1 x BFT THALIA LIGHT kontrolna ploča sa integriranim radio prijemnikom (memorija za 63 ručna odašiljača).
• 1 x Kućište kontrolne ploče (hermetičko).
• 3 x BFT MITTO B4 4-kanalni daljinski upravljači.
• 1 x BFT Radius LED BT A R1 trepćuća lampicaamp sa antenom.
• 1 x Par BFT Compacta A20-180 okretnih fotoćelija (odašiljač i prijemnik).
• 4 x ključa za hitno otvaranje kapije u slučaju nestanka struje.
• Nosači za montažu stubova i krila kapije.
• Razni sitni dijelovi i pribor za ugradnju (npr. matice, vijci, zaptivke).

Slika 2: Sitni dijelovi i pribor.

4. Postavljanje i instalacija

Ovaj odjeljak opisuje opšte korake za instalaciju BFT Phobos BT A40 sistema. Preporučuje se profesionalna instalacija.

4.1 Instalacija aktuatora

Instalirajte dva elektromehanička aktuatora BFT PHOBOS BT A40 na svako krilo kapije. Osigurajte da su nosači za montažu sigurno pričvršćeni i na stub kapije i na krilo kapije. Maksimalna udaljenost između ruba stuba i ose šarke treba biti do 8 cm.

Slika 3: Aktuatori BFT PHOBOS BT A40 i upravljačka jedinica THALIA LIGHT.

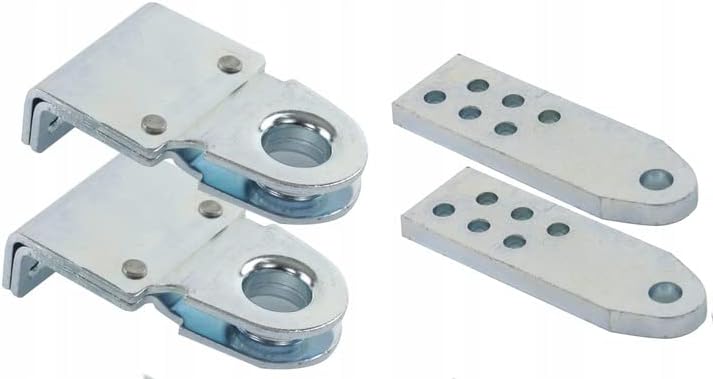

Slika 4: Montažni nosači.

Sistem magnetnih graničnih prekidača osigurava maksimalnu preciznost rada i vrlo jednostavno i brzo podešavanje. Integrisani podesivi granični prekidač znači da nema potrebe za korištenjem odbojnika pričvršćenih za tlo.

4.2 Instalacija kontrolne ploče

Montirajte BFT THALIA LIGHT kontrolnu ploču u hermetičko kućište na zaštićenoj lokaciji, obično blizu kapije. Spojite aktuatore, napajanje i sve sigurnosne uređaje na kontrolnu ploču prema dijagramu ožičenja koji je dat u kompletnom priručniku za instalaciju (nije uključen u ovaj sažetak).

4.3 Ugradnja fotoćelija

Postavite BFT Compacta A20-180 fotoćelije za okretanje na suprotne strane otvora kapije, pazeći da budu poravnate. Ove fotoćelije pružaju sigurnosnu barijeru, sprječavajući zatvaranje kapije ako se otkrije prepreka.

Slika 5: BFT Compacta A20-180 par okretnih fotoćelija.

4.4 Trepćuće Lamp Instalacija

Montirajte BFT Radius LED BT A R1 trepćuću lampicuamp na vidljivom mjestu. Ovo lamp pruža vizuelno upozorenje kada se kapija kreće.

Slika 6: BFT Radius LED BT A R1 Treperi Lamp.

5. Uputstvo za upotrebu

Sistem BFT Phobos BT A40 je dizajniran za automatsko upravljanje dvokrilnim vratima.

5.1 Rad na daljinskom upravljaču

Za upravljanje kapijom koristite BFT MITTO B4 4-kanalne daljinske upravljače. Svako dugme se može programirati za različite funkcije (npr. otvaranje/zatvaranje oba krila, otvaranje/zatvaranje jednog krila, pristup pješacima). Za upute o programiranju daljinskog upravljača pogledajte uputstvo za upotrebu kontrolne ploče.

Slika 7: BFT MITTO B4 daljinski upravljači.

5.2 Automatski rad

Nakon aktiviranja, kapija će se automatski otvoriti ili zatvoriti. D-TRACK tehnologija osigurava potpunu sigurnost primjene optimalnim odabirom potrebnih sila u svakoj tački rada automatizacije. Sistem će detektovati prepreke putem fotoćelija i vratiti se unazad ili zaustaviti kako bi spriječio oštećenje ili povrede.

5.3 Ručno otpuštanje u slučaju nužde

U slučaju nestanka struje, koristite priložene ključeve za hitne slučajeve za ručno otključavanje i otvaranje kapije. Umetnite ključ u mehanizam za otpuštanje aktuatora i okrenite ga kako je naznačeno u priručniku za aktuator.

6. Održavanje

Redovno održavanje osigurava dugotrajnost i pouzdan rad vašeg BFT pogona za kapiju.

• mjesečno: Provjerite kretanje kapije na bilo kakve neobične zvukove ili otpor. Osigurajte da su fotoćelije čiste i bez prepreka. Testirajte sigurnosne karakteristike.
• Kvartalno: Pregledajte sve tačke montaže i pričvršćivače da li su zategnuti. Provjerite stanje matice aktuatora; modernizovani dizajn (dublja matica) smanjuje mogućnost slučajne kontaminacije mehanizma, ali se i dalje preporučuje redovna inspekcija.
• Godišnje: Neka sistem pregleda kvalifikovani tehničar.
• Održavajte područje oko kapije čistim od otpada i vegetacije.

7. Otkrivanje problema

Ovaj odjeljak se bavi uobičajenim problemima na koje možete naići. Za složene probleme obratite se kvalificiranom tehničaru.

8. Specifikacije

Ključne tehničke specifikacije za BFT Phobos BT A40 sistem:

• Model: Fobos BT A40
• Proizvođač: BFT
• Tip aktuatora: 24V elektromehanički ireverzibilni pogon
• Maksimalna dužina krila kapije: Do 4 metra (13.1 stopa) po listu
• Maksimalna težina krila kapije: Do 250 kg (551 lbs) po listu
• Dimenzije proizvoda (D x Š x V): 26 x 18 x 14 cm (10.2 x 7.1 x 5.5 inča)
• Težina proizvoda: 2.21 kg (4.87 lbs)
• Boja: Srebro
• Referentni broj: OGBBFTADB0037
• Broj modela artikla: 2611950

Slika 8: Dimenzije aktuatora (relevantno za Phobos BT A40).

9. Garancija i podrška

Informacije o garanciji proizvoda i dostupnosti rezervnih dijelova nisu eksplicitno navedene u ovom priručniku. Molimo pogledajte dokumentaciju o kupovini ili kontaktirajte svog BFT prodavača za detalje o garanciji i dostupnosti rezervnih dijelova.
