1. Uvod
Ovaj priručnik pruža sveobuhvatne upute za instalaciju, rad i održavanje Juniper J2320 servisnog rutera. J2320 je visokoperformansni, modularni ruter dizajniran za sigurnu i pouzdanu mrežnu povezivost. Sadrži Junos OS, 1GB DRAM-a, 1GB Flash memorije i tri PIM (Modul fizičkog interfejsa) slota, pogodna za montažu u 19-inčni rack.
2. Sigurnosne informacije
Uvijek se pridržavajte sljedećih sigurnosnih mjera opreza prilikom rukovanja ili rada Juniper J2320 Services Routera:
- Prije spajanja uređaja na napajanje provjerite je li pravilno uzemljen.
- Ne blokirajte ventilacijske otvore. Odgovarajući protok zraka je ključan za hlađenje.
- Koristite samo napajanje koje je obezbijedila ili specificirala kompanija Juniper Networks.
- Izbjegavajte izlaganje uređaja vlazi ili ekstremnim temperaturama.
- Samo kvalifikovano osoblje treba da obavlja instalaciju i održavanje.
3. Sadržaj paketa
Provjerite da li su sve stavke prisutne u paketu:
- Juniper J2320 servisni ruter
- Osnovna memorija (256 MB)
- SW šifriranje
- AC napajanje
- Pribor za montažu u rack (vijci, nosači)
- Dokumentacija (ovaj priručnik)
4. Proizvod je gotovview
Juniper J2320 servisni ruter je kompaktan uređaj koji se može montirati u rack. Upoznajte se s njegovim komponentama:
Slika 4.1: Front view servisnog rutera Juniper J2320, prikazanoasinglavnu jedinicu s priključcima i indikatorima na prednjoj ploči, zajedno s priloženim kabelom za napajanje i malom vrećicom vijaka za montažu.
Slika 4.2: Odozgo view Prikaz servisnog rutera Juniper J2320, na kojem su prikazani ruter, spiralni kabel za napajanje i svijetloplavi mrežni kabel u plastičnoj vrećici, sve položeno na bijeloj površini.

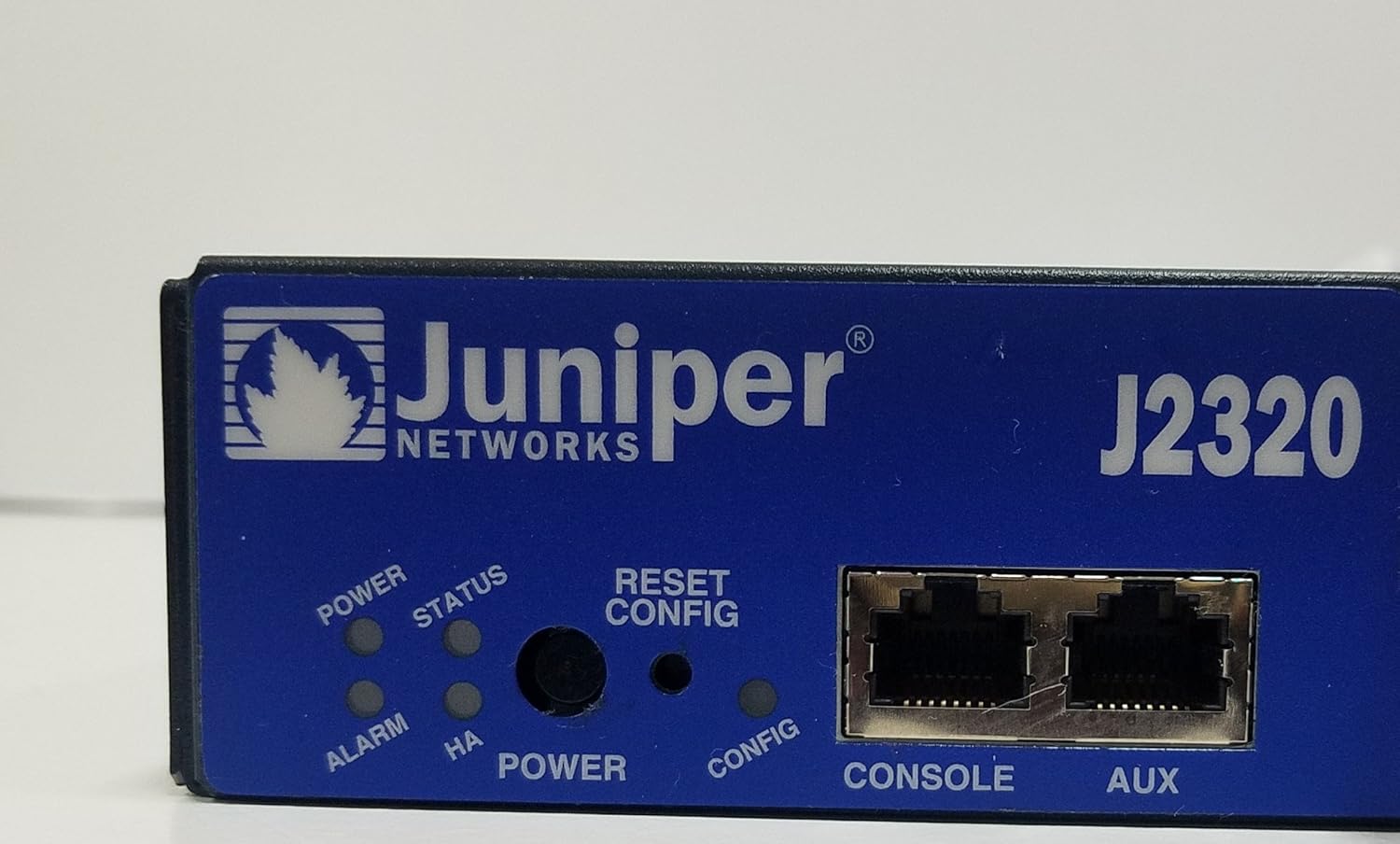

Slika 4.3: Detaljan prikaz prednje ploče Juniper J2320 rutera. Vidljivi elementi uključuju logotip Juniper Networksa, broj modela J2320, LED indikatore za napajanje, status, alarm i HA (visoku dostupnost), dugme za resetovanje/konfiguraciju i RJ-45 portove za konzolu i pomoćni ruter.
Slika 4.4: Side profile Juniper J2320 servisnog rutera, ističući opsežne ventilacijske rešetke sa strane i sa zadnje strane, neophodne za odvođenje toplote tokom rada.

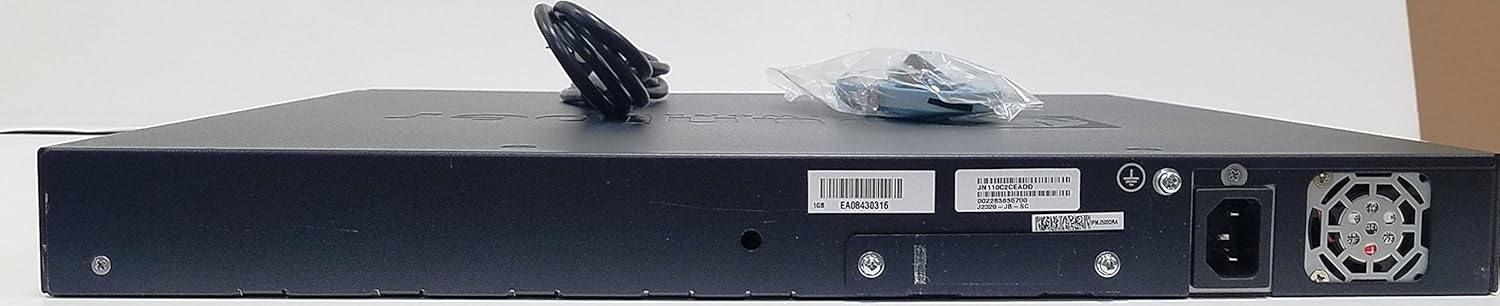

Slika 4.5: Pozadi view servisnog rutera Juniper J2320, na kojem su prikazani utičnica za AC napajanje, vijak za uzemljenje i razne naljepnice proizvoda, uključujući serijske brojeve i informacije o modelu.
Komponente prednje ploče:
- LED za napajanje: Označava status napajanja.
- Statusna LED: Označava operativni status sistema.
- Alarm LED: Označava sistemske alarme ili greške.
- Dugme za resetovanje/konfiguraciju: Koristi se za resetovanje sistema ili konfiguracijski režim.
- Konzolni port: RJ-45 port za lokalni upravljački pristup.
- Pomoćni priključak: Pomoćni port za dial-up ili druge veze.
- Mrežni (RJ-45) portovi: Četiri 10/100/1000Base-T gigabitna Ethernet porta.
- PIM slotovi: Tri utora za proširenje za module fizičkog interfejsa.
- USB portovi: Dva USB 2.0 porta (USB 0, USB 1).
5. Podešavanje
5.1 Montaža u stalak
Ruter J2320 je dizajniran za montažu u rack od 19 inča (visina 1U).
- Pričvrstite priložene nosače za montažu u rack na bočne strane rutera pomoću priloženih vijaka.
- Poravnajte ruter sa nosačima i pričvrstite ga odgovarajućim vijcima za nosač.
- Osigurajte dovoljno prostora za protok zraka oko uređaja.
5.2 Priključak za napajanje
- Spojite kabel za napajanje izmjeničnom strujom na ulaz za napajanje na stražnjoj strani rutera.
- Uključite drugi kraj kabla za napajanje u uzemljenu električnu utičnicu.
- LED dioda za napajanje na prednjoj ploči trebala bi svijetliti.
5.3 Početna konfiguracija
Za početnu konfiguraciju, spojite konzolni kabel s vaše upravljačke radne stanice na konzolni priključak na prednjoj ploči rutera. Za detaljne korake konfiguracije pogledajte dokumentaciju Junos OS-a.
6. Upravljanje ruterom
6.1 Uključivanje/isključivanje
- Uključeno: Spojite kabel za napajanje. Ruter će se automatski uključiti i započeti sekvencu pokretanja.
- Iskljuciti: Isključite kabl za napajanje iz električne utičnice. Za pravilno isključivanje, koristite odgovarajuće naredbe interfejsa komandne linije (CLI) Junos OS-a prije isključivanja napajanja.
6.2 LED indikatori
Pratite LED diode na prednjoj ploči za radni status:
- LED za napajanje (zeleno): Neprekidno zeleno svjetlo označava da je napajanje uključeno.
- Statusna LED lampica (zelena/žuta): Neprekidno zeleno svjetlo označava normalan rad. Žuto svjetlo može označavati upozorenje ili pogoršano stanje.
- LED lampica alarma (crvena/žuta): Crvena boja označava kritičan alarm. Žuta boja označava manji alarm.
6.3 Mrežna povezivost
Povežite mrežne uređaje na RJ-45 mrežne portove. Portovi podržavaju 10/100/1000Base-T Ethernet. Osigurajte pravilno ožičenje (direktno ili ukršteno, u skladu s vašim mrežnim postavkama).
7. Održavanje
7.1 Čišćenje
- Povremeno čistite vanjski dio rutera mekom, suhom krpom.
- Osigurajte da su ventilacijski otvori bez prašine i ostataka. Po potrebi koristite komprimirani zrak, ali nemojte prskati direktno u otvore.
- Nemojte koristiti tečna ili aerosolna sredstva za čišćenje.
7.2 Ažuriranja firmvera
Redovno provjeravajte podršku Juniper Networksa webStranica za najnovija ažuriranja firmvera za Junos OS. Održavanje ažuriranog firmvera osigurava optimalne performanse, sigurnost i pristup novim funkcijama. Slijedite upute koje je dao Juniper Networks za postupke ažuriranja firmvera.
8. Otkrivanje problema
| Problem | Mogući uzrok | Rješenje |
|---|---|---|
| Ruter se ne uključuje. | Nema napajanja u uređaju; neispravan kabel za napajanje ili utičnica. | Provjerite priključak kabla za napajanje. Provjerite da li je utičnica funkcionalna. |
| LED lampica alarma je crvena. | Kritična sistemska greška ili kvar hardvera. | Provjerite sistemske logove putem konzole. U slučaju neriješenog problema, kontaktirajte Juniper podršku. |
| Nije moguće pristupiti ruteru putem mreže. | Neispravna IP konfiguracija; problem sa mrežnim kablom. | Provjerite IP postavke. Provjerite veze mrežnih kablova i statusne LED diode na portovima. |
9. Specifikacije
| Feature | Detalj |
|---|---|
| Model proizvoda | J2320 |
| Broj dijela proizvođača | J2320-JB-SC |
| Vrsta proizvoda | Router |
| Ukupan broj portova | 4 (RJ-45 mreža) + Konzola/Aux + USB |
| Mrežna tehnologija | 10/100/1000Base-T gigabitni Ethernet |
| Standardna memorija | 1GB DRAM |
| Flash memorija | 1GB Flash |
| Slotovi za proširenje | Ukupno 7, 3 PIM slota |
| Kompatibilna jedinica za rack | 1U |
| Form Factor | Na postolje |
| Dimenzije (V x Š x D) | 1.8" x 17.5" x 15.1" |
| Težina (približno) | 15.00 lb |
| Datum prve dostupnosti | 21. jul 2013 |
Napomena: Vrijednosti memorije i fleš memorije zasnovane su na nazivu proizvoda za ovu specifičnu varijantu modela.
10. Garancija i podrška
10.1 Garancija proizvođača
Juniper J2320 servisni ruter obično dolazi sa 1-godišnja ograničena garancija od Juniper Networksa. Molimo pogledajte službenu dokumentaciju o garanciji Juniper Networksa za potpune uvjete i odredbe.
10.2 Prošireni planovi zaštite
Prošireni planovi zaštite mogu biti dostupni za kupovinu zasebno kako bi se obezbijedila dodatna pokrivenost pored standardne garancije proizvođača. Ovi planovi mogu ponuditi proširenu uslugu i podršku za vaš uređaj.
- Dvogodišnji plan zaštite: Pruža produženo pokriće na četiri godine.
- Potpuna zaštita: Mjesečni pretplatnički plan koji pokriva podobne prošle i buduće kupovine.
Za detalje o kupoviniasinili aktiviranje ovih planova, obratite se svom prodavaču ili pružatelju plana.
10.3 Tehnička podrška
Za tehničku pomoć, ažuriranja softvera ili dodatnu dokumentaciju, posjetite službenu stranicu podrške Juniper Networksa. webweb-mjesto ili kontaktirajte njihovu korisničku službu. Pobrinite se da imate pri ruci model proizvoda i serijski broj kada tražite podršku.
Proizvođač Webadresa web stranice: http://www.juniper.net
