Siemens BQD345 45-Amp Tropolni prekidač

1. Uvod

Ovaj priručnik pruža bitne informacije za sigurnu i efikasnu instalaciju, rad i održavanje Siemens BQD345 45-Amp Tropolni prekidač. Molimo vas da pažljivo pročitate ovaj priručnik prije bilo kakve instalacije ili rada. Sačuvajte ovaj priručnik za buduću upotrebu.

2. Sigurnosne informacije

UPOZORENJE: Opasnost od strujnog udara. Instalaciju i servisiranje ove opreme mora obavljati isključivo kvalifikovano osoblje. Uvijek isključite napajanje na glavnoj servisnoj ploči prije rada s prekidačima ili električnim pločama.

• Osigurajte da se tokom instalacije poštuju svi lokalni i nacionalni električni propisi.
• Ne instalirajte oštećenu opremu. Prije instalacije provjerite ima li prekidača znakova oštećenja.
• Nikada ne pokušavajte zaobići ili modificirati zaštitne funkcije prekidača.
• Siemens snažno preporučuje da se ne koriste "korišteni" prekidači. Ugradnja korištenih prekidača u Siemensovu ploču poništit će garanciju na ploču. Siemens ne prodaje korištene prekidače i nije odobrio nijednom trećem prodajnom licu da to radi.

3. Proizvod je gotovview

Siemens BQD345 je 45-Amp, tropolni, vijčani prekidač dizajniran za montažu na razvodnu ploču. Namijenjen je za 480Y/277V AC s prekidnom snagom od 14KAIC. Ovaj termo-magnetski prekidač pruža zaštitu od prekomjerne struje za električne krugove.

Ključne karakteristike:

• Tip BQD
• Tropolna konfiguracija
• 45 AmpTrenutna ocjena
• 480Y/277V AC Voltage Ocjena
• 14KAIC ocjena prekida
• Montaža na ploču (pričvršćivanje vijcima)
• UL Listed

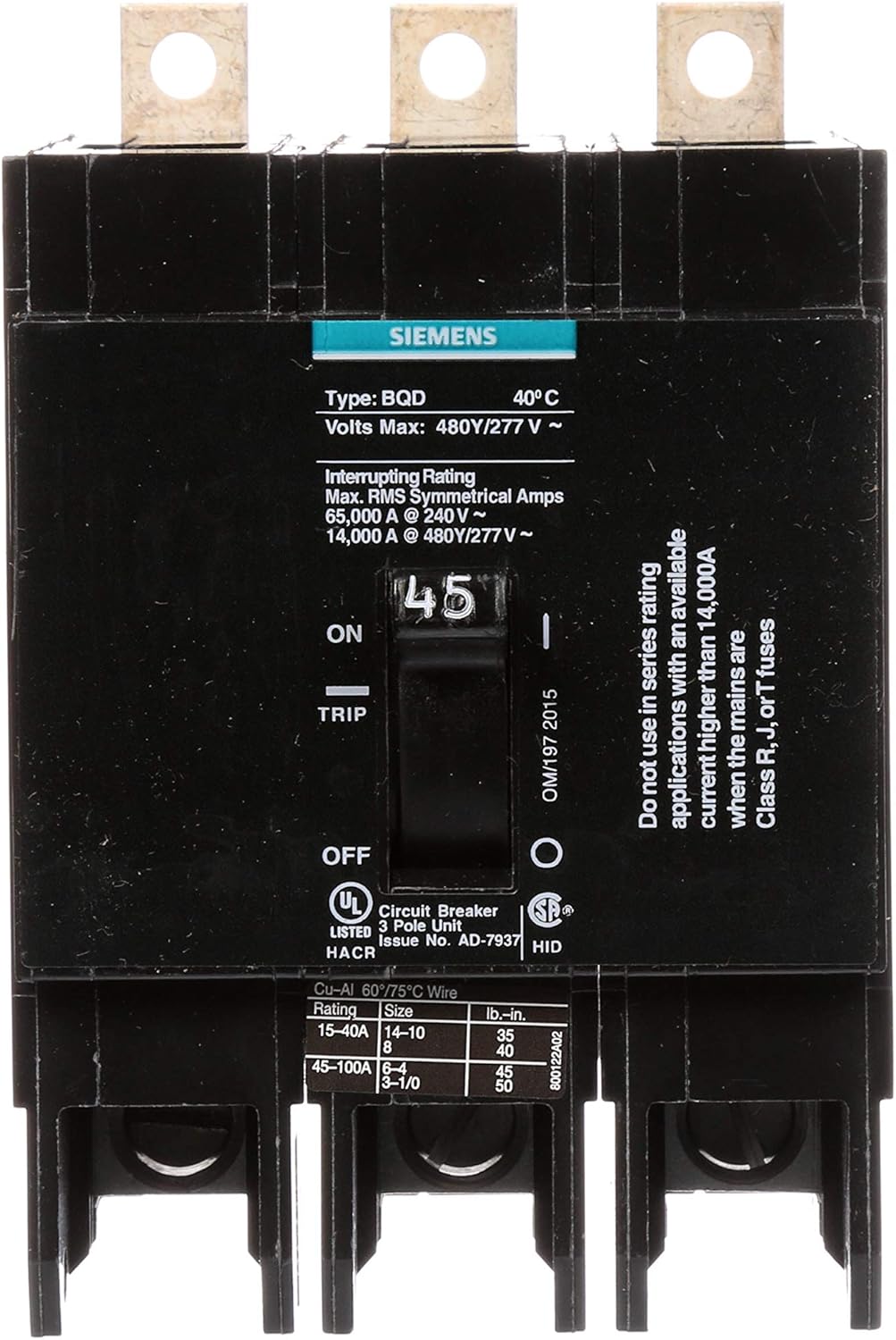

Slike proizvoda:

4. Postavljanje i instalacija

Siemensov prekidač BQD345 je dizajniran za ugradnju vijcima unutar kompatibilne razvodne ploče. Instalaciju mora izvršiti kvalificirani električar u skladu sa svim važećim električnim propisima.

1. Isključivanje struje: Prije početka bilo kakvog rada, provjerite da li je sva struja na električnoj ploči potpuno isključena na glavnom servisnom ulazu. Provjerite s volumenomtage tester.
2. Pristup panelu: Pažljivo uklonite poklopac električne ploče kako biste otkrili sabirnice i područje ožičenja.
3. Montaža: Postavite prekidač BQD345 na predviđene priključke sabirnica u razvodnoj ploči. Sigurno pričvrstite prekidač pomoću mehanizma za vijke.
4. Ožičenje: Spojite žice opterećenja na odgovarajuće priključke na prekidaču. Za ispravnu veličinu žice pogledajte naljepnicu prekidača (npr. za 45A, Cu-Al 60°/75°C žica, veličina 8 AWG za 45A). Osigurajte da su svi priključci čvrsti i sigurni.
5. Ponovno sastavljanje panela: Nakon što je ožičenje završeno i provjereno, vratite poklopac ploče.
6. Obnova napajanja: Obnovite napajanje na glavnom servisnom ulazu.

Za detaljne dijagrame ožičenja i specifičnu kompatibilnost panela, pogledajte upute proizvođača panela i relevantne električne propise.

5. Uputstvo za upotrebu

Automatski osigurač BQD345 ima preklopnu ručicu koja pokazuje njegov trenutni status:

• ON: Ručka je u položaju 'UKLJUČENO', što ukazuje na to da struja teče kroz strujno kolo.
• ISKLJUČENO: Ručka je u položaju 'ISKLJUČENO', što ukazuje na to da je napajanje strujnog kola isključeno.
• PUTOVANJE: U slučaju prekomjerne struje ili kratkog spoja, prekidač će se automatski prebaciti u položaj 'TRIP' (obično središnji položaj između UKLJUČENO i ISKLJUČENO). Ovo ukazuje na to da je strujni krug prekinut iz sigurnosnih razloga.

Za resetiranje isključenog prekidača: Prvo, potpuno pomaknite ručicu u položaj 'ISKLJUČENO', a zatim je čvrsto gurnite u položaj 'UKLJUČENO'. Ako se prekidač odmah ponovo isključi, vjerovatno postoji trajni kvar u strujnom kolu koji zahtijeva istragu od strane kvalifikovanog električara.

6. Održavanje

Redovno održavanje pomaže u osiguravanju dugotrajnosti i pouzdanog rada vašeg prekidača. Sva održavanja treba obavljati kvalificirano osoblje dok je napajanje isključeno.

• Vizuelni pregled: Povremeno provjeravajte prekidač i njegove spojeve na znakove pregrijavanja, promjene boje, labavih žica ili fizičkih oštećenja.
• čišćenje: Održavajte područje oko prekidača čistim i bez prašine i ostataka. Za čišćenje koristite suhu, neprovodljivu krpu.
• testiranje: Iako se to obično ne zahtijeva za stambene ili lakše komercijalne primjene, neki industrijski standardi mogu zahtijevati periodično ispitivanje prekidača. Za takve zahtjeve konsultujte relevantne standarde i kvalificiranog električara.

7. Otkrivanje problema

Ako vaš Siemens BQD345 prekidač ne funkcioniše kako se očekuje, razmotrite sljedeće:

• Često isključivanje prekidača: Ovo ukazuje na stanje prekomjerne struje ili kratki spoj u zaštićenom krugu. Isključite sva opterećenja iz kruga i pokušajte resetirati prekidač. Ako se i dalje isključuje, postoji kvar u ožičenju ili priključenom uređaju. Konsultujte se s kvalificiranim električarom.
• Prekidač se neće resetovati: Prije nego što pokušate da je prebacite u položaj "UKLJUČENO", provjerite da li je ručka potpuno gurnuta u položaj "ISKLJUČENO". Ako se i dalje ne resetuje ili se odmah ne isključi, postoji kvar.
• Nema napajanja strujnog kola (prekidač uključen): Provjerite glavnu servisnu ploču da li su isključeni glavni prekidači. Provjerite jesu li svi priključci na BQD345 sigurni. Ako problem i dalje postoji, potrebna je stručna električna dijagnostika.

Ne pokušavajte silom uključiti prekidač ako se opire ili odmah isključuje. To može ukazivati ​​na ozbiljan električni kvar.

8. Specifikacije

9. Garancija i podrška

Informacije o garanciji:

Siemens snažno preporučuje da se ne koriste "korišteni" prekidači. Ugradnja korištenih prekidača u Siemensovu ploču poništit će garanciju na ploču. Siemens ne prodaje korištene prekidače i nije odobrio nijednog trećeg prodavca da to čini. Za specifične uslove garancije, pogledajte službenu Siemensovu dokumentaciju o garanciji ili kontaktirajte Siemensovu korisničku podršku.

Korisnička podrška:

Za tehničku pomoć, upite o proizvodu ili reklamacije, posjetite službenu Siemensovu stranicu webweb-mjesto ili kontaktirajte njihovu službu za korisnike. Prilikom kontaktiranja podrške, provjerite da li imate broj modela vašeg proizvoda (BQD345) i sve relevantne informacije o kupovini.
