Uvod

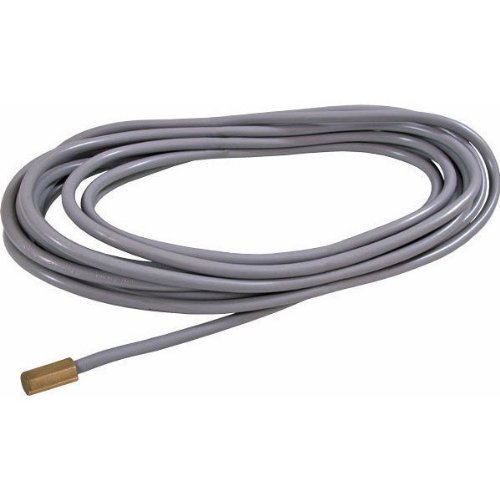

Univerzalni senzor Tekmar 078 dizajniran je za precizno mjerenje temperature u raznim primjenama. Ima robustan, čvrsti plaštirani kabel za pojednostavljenu ugradnju u cijevi ili bunare za mjerenje temperature bojlera tople vode. Ovaj svestrani senzor se također može sigurno pričvrstiti na cijevi za praćenje temperature dovoda ili povrata.
Ključne karakteristike
- 10K termistor: Omogućava precizna očitavanja temperature.
- visoka preciznost: Postiže tačnost od +/-0.2°C.
- Izdržljiva konstrukcija: Poseduje mesinganu čahuru otpornu na koroziju.
- Brzi odgovor: Nudi vrlo brz temperaturni odziv za dinamičko praćenje.
- Jednostavna instalacija: Kruto obloženi kabel olakšava ožičenje u cijevi.
- Certifikati: Odobreno od strane CSA i C US za upotrebu u SAD-u i Kanadi.
Postavljanje i instalacija
Univerzalni senzor Tekmar 078 dizajniran je za fleksibilnu instalaciju. Uvijek provjerite je li napajanje isključeno prije početka bilo kakvih postupaka instalacije.
Metode instalacije:
- Ugradnja cijevi: Čvrsto obloženi kabel omogućava lako provlačenje kroz cijev. Osigurajte da je vrh senzora pravilno postavljen radi tačnih očitavanja.
- Bunari za toplu vodu za domaćinstva: Umetnite vrh senzora u predviđeni temperaturni otvor bojlera za toplu vodu.
- Vezivanje cijevi trakom: Za mjerenje temperature polaza ili povrata, sigurno pričvrstite senzor na cijev. Osigurajte dobar termički kontakt između vrha senzora i površine cijevi.
Spojite žice senzora na odgovarajuće terminale na vašem kontrolnom sistemu prema dijagramu ožičenja sistema. Senzor je termistorskog tipa 10K.
Operativni principi
Tekmar 078 radi kao 10K termistor, koji mijenja svoj električni otpor kao odgovor na promjene temperature. Ovu promjenu otpora zatim interpretira kompatibilni kontrolni sistem kako bi se obezbijedilo tačno očitavanje temperature. Njegovo brzo vrijeme odziva osigurava da se fluktuacije temperature brzo otkriju.
Održavanje
Univerzalni senzor Tekmar 078 zahtijeva minimalno održavanje. Preporučuje se redovna inspekcija kako bi se osigurale optimalne performanse:
- Vizuelni pregled: Povremeno provjeravajte kabel i vrh senzora na znakove fizičkog oštećenja, habanja ili korozije. Mesingana čahura je otporna na koroziju, ali ekstremni uvjeti i dalje mogu utjecati na nju tokom vremena.
- Integritet veze: Osigurajte da svi električni priključci ostanu sigurni i bez vlage ili prljavštine.
- čistoća: Vrh senzora održavajte čistim od bilo kakvih naslaga koje bi mogle ometati precizno mjerenje temperature.
Ne pokušavajte rastavljati senzor. Ako primijetite oštećenja, zamijenite uređaj.
Rješavanje problema
Ako senzor ne daje očekivana očitanja ili se čini da ne radi ispravno, razmotrite sljedeće:
- Provjerite veze: Provjerite da li su svi spojevi ožičenja ispravni i sigurni, kako na senzoru, tako i na upravljačkom sistemu.
- Položaj senzora: Osigurajte da je senzor pravilno postavljen i da ima dobar termički kontakt sa medijem koji treba mjeriti. Nepravilno postavljanje može dovesti do netačnih očitanja.
- Integritet kabla: Pregledajte kabel od 15 metara da li ima rezova, priklještenja ili oštećenja koja bi mogla prekinuti signal.
- Kompatibilnost kontrolnog sistema: Potvrdite da je kontrolni sistem kompatibilan sa termistorskim senzorom tipa 10K.
Ako problemi i dalje postoje nakon provjere ovih tačaka, pogledajte priručnik za kontrolni sistem ili kontaktirajte tehničku podršku kompanije Tekmar.
Specifikacije
| Atribut | Detalj |
|---|---|
| Brand | Tekmar |
| Model | 078 |
| Tip senzora | 10K Thermistor |
| Preciznost | +/- 0.2 ° C |
| Dužina kabla | 15 stopa |
| Materijal | Mesing (čahura otporna na koroziju) |
| Dimenzije artikla (D x Š x V) | 1 x 1 x 1 inča (dimenzije proizvoda) |
| Težina artikla | 2.12 unce |
| Vrsta montaže | Prirubnički nosač (za vrh senzora) |
| UPC | 782301923355 |
| Certifikati | Odobreno od strane CSA i C SAD |
Garancija i podrška
Za detaljne informacije o garanciji u vezi sa Tekmar 078 univerzalnim senzorom, molimo pogledajte službenu dokumentaciju koju je Tekmar dostavio prilikom kupovine ili posjetite web stranicu proizvođača. website.
Za tehničku pomoć, upite o instalaciji ili podršku za rješavanje problema, obratite se direktno Tekmarovoj korisničkoj službi. Kontakt informacije se obično mogu pronaći na pakovanju proizvoda ili na službenim Tekmarovim stranicama. website.
